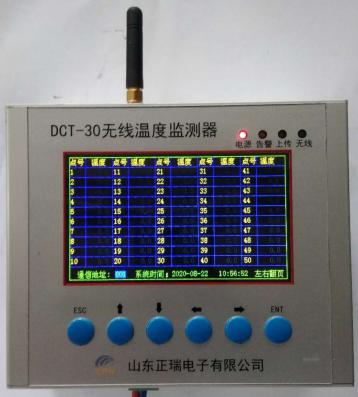

無線溫度局放監測器簡介：

     無線溫度局放監測器（DCT-30）用于接收無線溫度傳感器發射的無線數字信號, 并將信號轉換成電信號,經內部電路處理，通過顯示屏顯示當前所測溫度。同時通過RS485通訊采集局放采集器數據，通過網絡上傳到監控主機，使運行人員能夠?qū)囟冗M(jìn)行實時在線準確地巡檢，對高壓電氣設備接點溫度局放狀態能夠及時地掌握。

性能指標：

監測器接線圖：

監測器數據查詢：

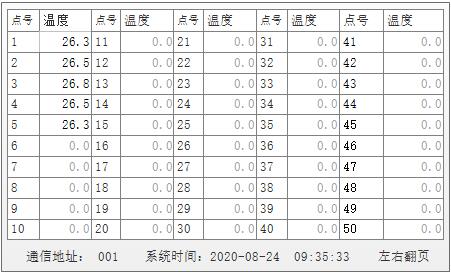

（1）開機進入主界面，傳感器顯示點號和溫度，狀態欄顯示設備地址和系統時間，左右按鍵翻頁顯示1~250點號溫度。

按ESC鍵進入查詢菜單。

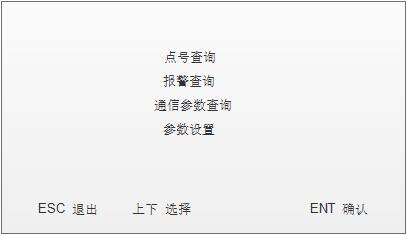

（2）查詢菜單內上下選擇 ENT確認。

點號查詢頁面：

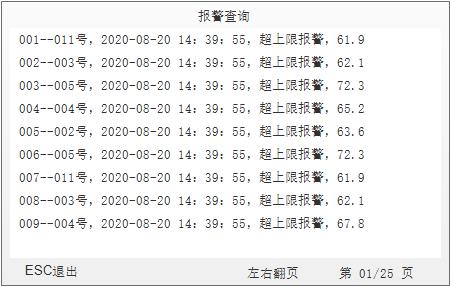

報警查詢頁面：（可記錄250條報警記錄）

監測器參數配置

（1）在主頁面按ESC進入以上畫面，選擇進入?yún)?shù)設置，輸入密碼1234進入?yún)?shù)設置界面

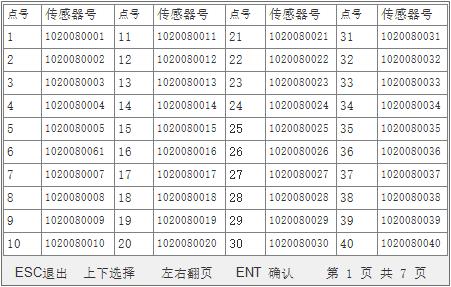

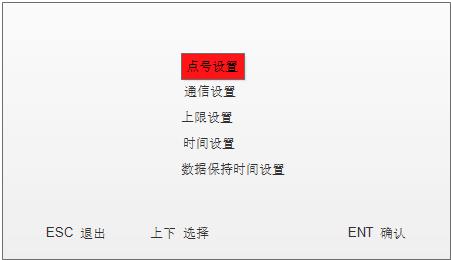

（2）參數設置頁面，選擇點號設置，按ENT進入點號設置界面，如下圖：

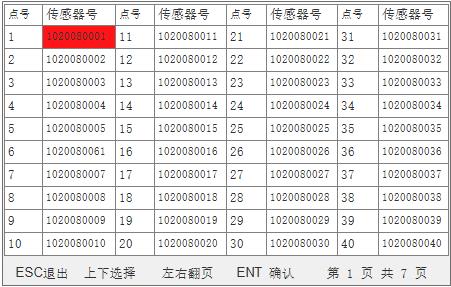

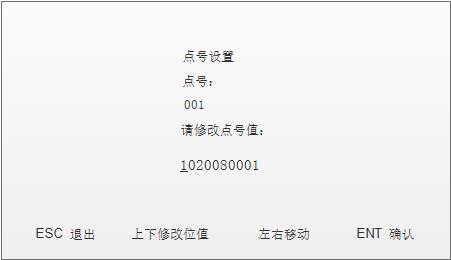

（3）顯示點號對應的傳感器號，上下選擇可以修改單個傳感器號或批量修改傳感器號。選中一個傳感器號，按ENT鍵進入以下頁面：

（4）傳感器號修改完畢后進入以下頁面：

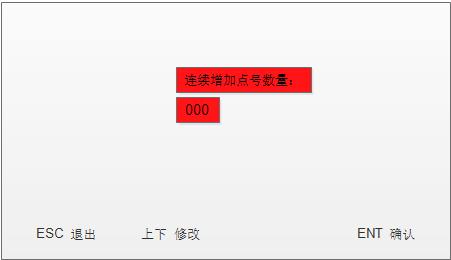

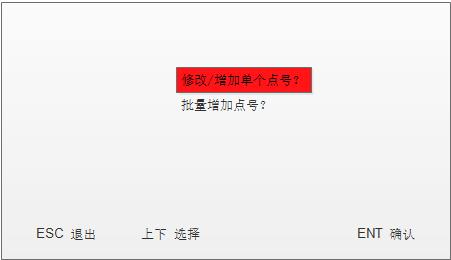

（5）可以選擇修改單個點號或批量增加點號，選擇批量增加點號，進入以下頁面：

（6）除了點號設置，還可對監測器進行其他設置。上限設置，設置溫度報警上限值。

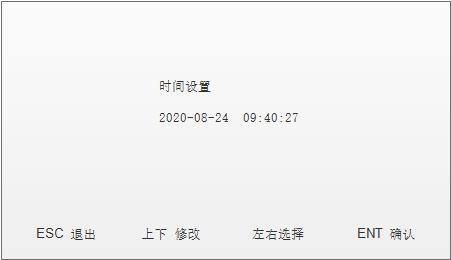

系統時間設置畫面：

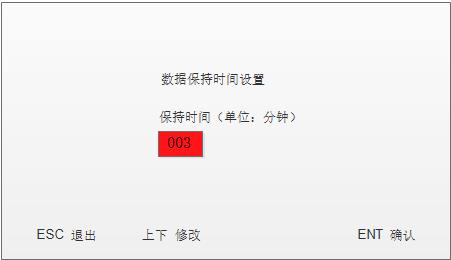

數據保持時間設置畫面：監測器在設置時間內接受不到傳感器數據，清零數據。

報警上限值設置界面：超過設定報警值，對應傳感器底色變紅。

無線溫度局放監測器安裝：

分掛裝和嵌入式安裝兩種

DCT30安裝尺寸，掛裝安裝固定孔在裝置底面板上，嵌入式安裝固定孔在前面板上。

開孔尺寸：高124mm,寬151mm。

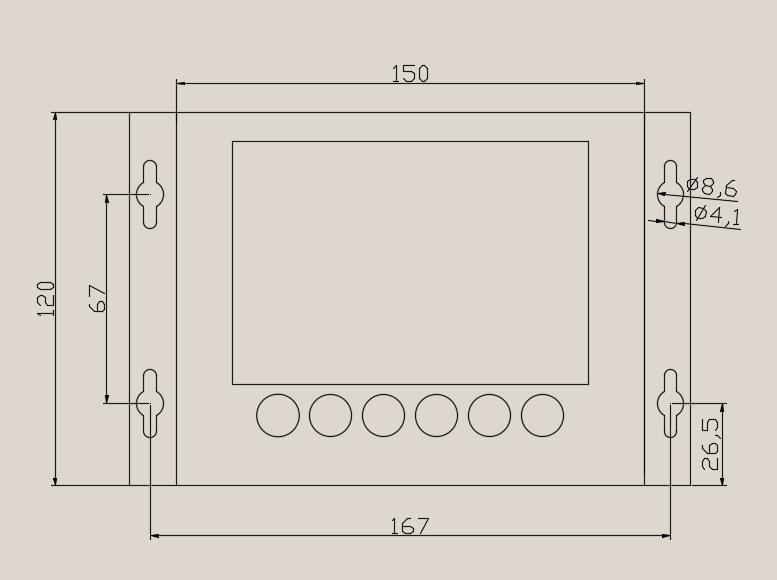

DCT30監測器安裝尺寸
