1. 系統簡介

DCT-30無線溫度局放在線監測系統采用無線傳輸信號，隔離開關柜內的高壓。從根本上解決了高壓開關柜內觸點運行溫度不易監測的難題。通過檢測伴隨局部放電而產生的電磁波輻射及開關柜接頭溫升現象，裝置掃描開關柜內的電磁波輻射并自動確定現場局部放電的實際檢測頻率，隨后將檢測的局部放電脈沖簇?cái)?shù)據和開關柜頭溫升數據上傳DTU。

2. 系統組成

DCT-30無線通信式高壓開關柜溫度在線監測系統有以下部分組成：

2.1 無線溫度傳感器：用于探測高壓電氣接觸點溫度并通過無線數字信號上傳到DCT-30無線溫度監測器。

2.2 局放采集裝置：包括局放采集器和局放傳感器，傳感器安裝到開關柜電纜室內，局放采集器采集傳感器數據分析上傳到DCT30監測器。

2.3 無線溫度局放監測器（型號：DCT-30）：用于接收無線溫度傳感器發射的無線數字信號, 通過顯示屏顯示當前所測溫度。同時通過RS485通訊采集局放采集器數據，最后通過網絡上傳到監控主機.

2.4 監控主機及監控軟件：監控主機上安裝ZRMSCADA集中監控軟件，采集無線溫度監測器數據，通過組態畫面實時顯示，超限報警，能夠查詢溫度歷史曲線進行分析，為設備的熱故障維修提供可靠的依據。

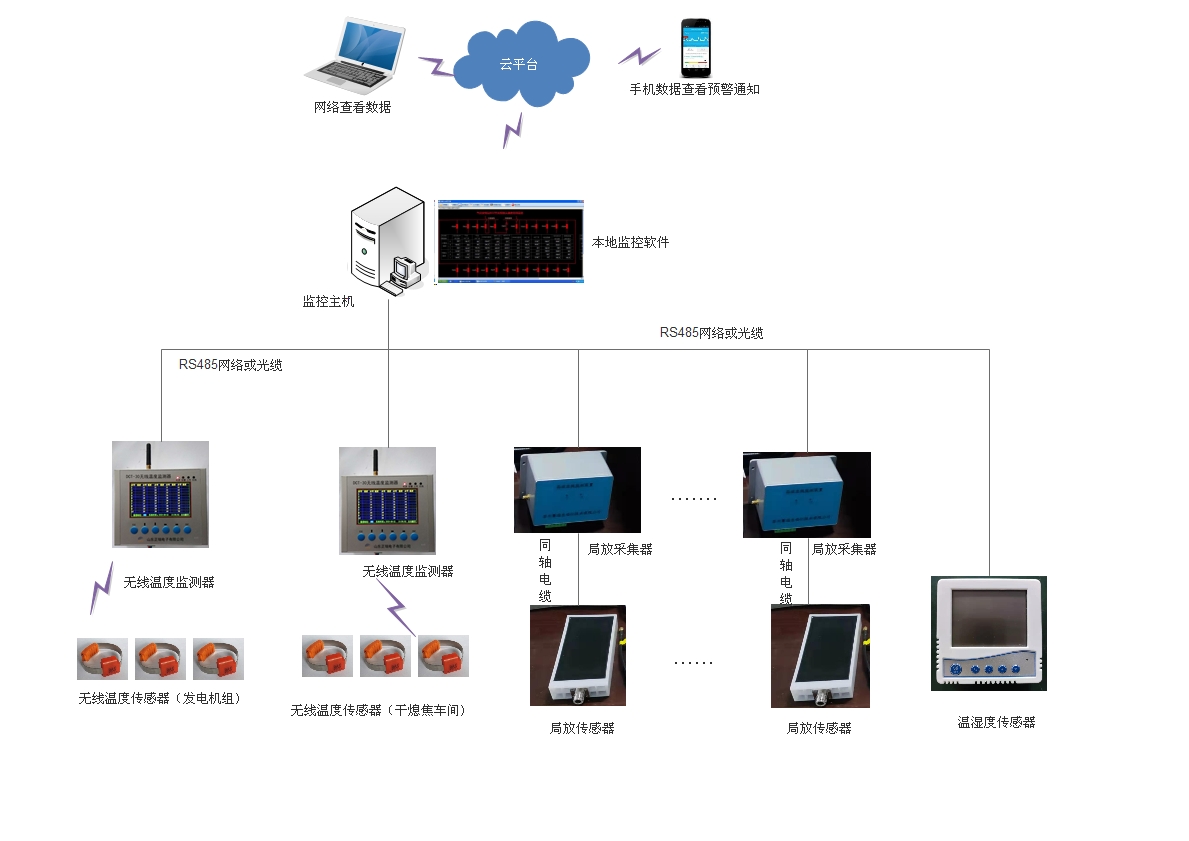

  3. 系統結構圖

4. 系統裝置詳細介紹

4.1 無線溫度傳感器

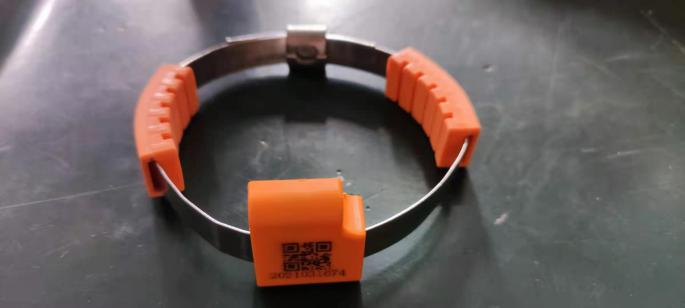

溫度傳感器具有小巧的體積，當與被測物體表面直接接觸時，能保證快速測量溫度的變化，并將溫度變化的信號傳到信號處理及無線發射器，進行信號處理并將處理后的信號通過無線傳輸?shù)綔囟缺O(jiān)測器。感應電源采用小CT磁飽和技術由一次電流感應出電源，將其安裝在開關柜觸頭或電纜接頭上，當通過電流保持在10A-5000A之間，感應電源即可不間斷提供給傳感器穩定的工作電壓，消除了電池供電需要停電更換的弊端，大大減少了維護工作量。

性能指標

4.2 無線溫度局放監測器

監測器簡介和性能指標

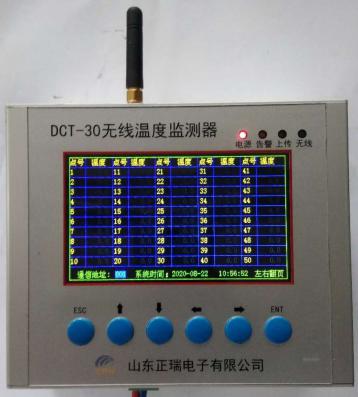

用于接收無線溫度傳感器發射的無線數字信號, 并將信號轉換成電信號,經內部電路處理，通過顯示屏顯示當前所測溫度。同時通過RS485通訊采集局放采集器數據，通過網絡上傳到監控主機，使運行人員能夠?qū)囟冗M(jìn)行實時在線準確地巡檢，對高壓電氣設備接點溫度局放狀態能夠及時地掌握。

4.3 局放傳感器

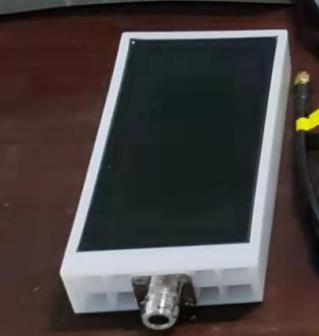

局放傳感器:系統使用內置式高頻傳感器，內置傳感器安裝在高壓柜電纜進出線倉內。

技術參數：

檢測頻帶：200MHz~2000MHz；

高頻UHF天線,無源無線原理；

信號傳輸方式：SMA；

接口：BNC。

檢測靈敏度：10pC；

負載阻抗,：50 ?；

重量：0.6Kg

尺寸：165mm*85mm*30mm

安裝方式：強磁吸附安裝

安裝位置：電纜室

防護等級：IP65

環境條件：-20℃—+70℃,10-95% RH 非冷凝

4.4 局放數據采集器

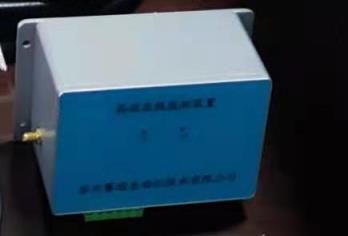

通過高性能的同軸電纜線將數據傳輸?shù)讲杉魃?，采集器通過485數據線傳到DCT30監測器。采集器需要AC220v電源供電。

技術參數：

一體化鋁合金設計;

電源：220V/50Hz;

外形尺寸： 198mm*239mm*85mm;

通信協議：modbus RTU、具備遙信功能;

功耗： 5W;

總量：0.65kg;

4.3 ZRMSCADA在線監測軟件

ZRMSCADA在線監測軟件分為通訊模塊，監控模塊，組態設計模塊組成。

通過該軟件，能夠與不同協議的終端儀表通訊，并將數據寫入SQL數據庫，可查詢歷史記錄，曲線，報警窗口彈出，打印等。同時能夠?qū)崿F(xiàn)局域網內客戶端查看數據,數據上阿里云服務器，通過手機APP查看和報警。

主要功能：

具有ModbusRTU，ModbusTCP，CDT等多種標準協議，可以增加其他非標準協議通信模塊。

可以查看現場實時數據；

具有超溫，超限等報警功能；

采用C/S結構，可通過安裝客戶端軟件查看數據；

存儲歷史數據，可查看歷史曲線，歷史報警記錄等。

采集各個變電站終端的信息數據；

顯示各電纜中間頭溫度，開關柜觸頭溫度，電容器溫度等；

報警功能，探測器報警，溫度超限報警，通信中斷報警等；

溫度歷史曲線查詢；

歷史報警事件查詢；

權限管理，獲得權限可通過客戶端瀏覽數據。

報警聯動，報警時彈出報警畫面，顯示報警位置。

數據上阿里云服務器，通過手機APP查看和報警。

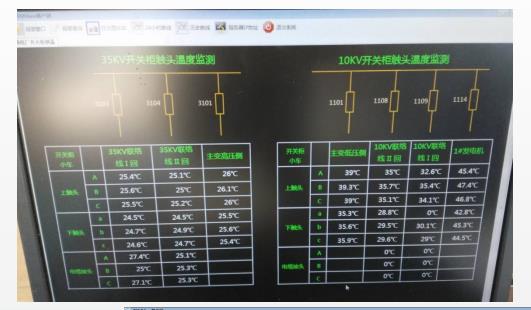

                                    軟件主界面
