電機是工業生產不可或缺的設備，在化工、煤礦等危險場所，對電機的防爆設計要求非常之高，為了確保防爆電機達到真正的防爆效果，對于電機內部的連接都有特殊的規定，電機外殼要用厚重的鋼板隔爆，鋼板之間結構嚴密，使電機內外完全隔離。

      電機的內部運行溫度，是體現電機是否運行良好的最重要的表征信號。防爆電機結構嚴密，如何對防爆電機實現在線溫度監測，是一個技術難題。

       防爆電機需要監測溫度的部位基本有兩個地方：內部線包溫度和接線盒內出線接頭溫度。

1、內部線包溫度測量

     線包溫度一般是由電機生產廠家在出廠前在電機內部預埋測溫元件（PT100），電機使用單位可以把 PT100 的溫度信號直接接入 DCS 系統，或通過信號轉換接入其他監測平臺。常見的接入方法有以下幾種：

（1）直接取連接 PT100 的溫度變送器的 4-20ma 信號，通過連線接入 DCS平臺。

（2）由于電機位置距離 DCS 系統距離較遠，中間走線不方便，把 PT100信號經過數據轉換，通過遠距離無線 LORA 中繼器發送到 DCS 或其他在線監控平臺的無線接收裝置上，無線接收裝置經過數據轉換到 DCS 或監控平臺。

2、 接線盒內的電纜出線溫度監測

      在電纜盒出線接頭處安裝穿透力較強的 470MHZ（中國）/LORA 無線溫度傳感器，因為此種技術的溫度傳感器有較強的繞射（抗屏蔽）性能，信號可以通過多徑繞射，發射到電機外部，在電機外部放置無線 LORA 溫度接收裝置，接收裝置要放在隔爆箱體內，接收溫度傳感器信號。并通過無線組網，把信號送入監控平臺或接入 DCS 系統。

3、防爆電機系統有無線溫度傳感器，LORA 中繼器、無線溫度變送器、LORA 接收器及監控平臺組成。

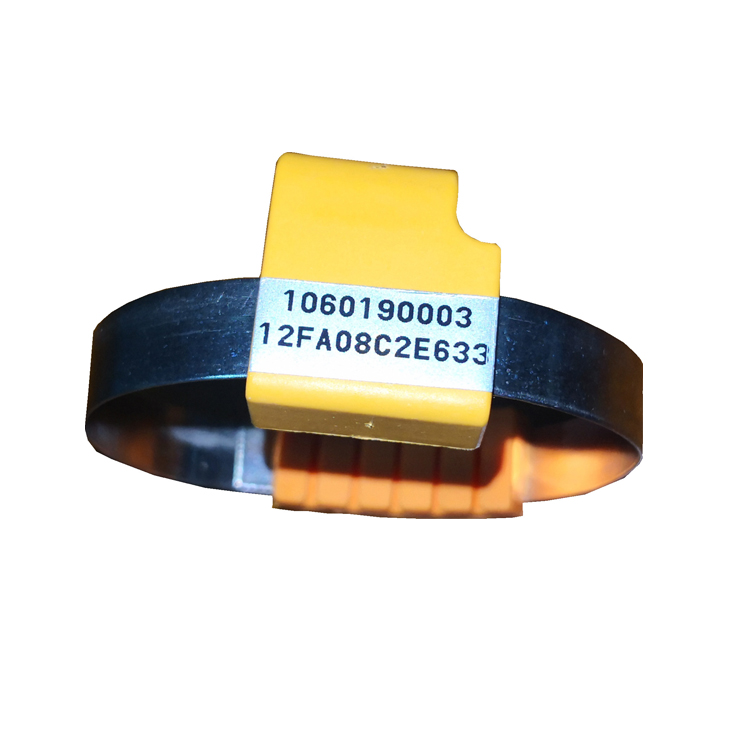

（1） 無線溫度傳感器(ZRDTS-6)

      lora無線溫度傳感器探測防爆電機接線盒內電纜出線接頭溫度，感應供電、磁飽和原理，一次回路電流 3A-5000A 之間，均能保證傳感器的正常工作。

性能指標

測溫元件： 數字集成溫度傳感器

無線頻率： 470-510MHz

無線傳輸距離： ≥300 米（空曠距離）

啟動電流： >3A-5A

測溫范圍： -55℃～+125℃

測溫誤差： 小于 0.5 ℃

接口方式： 無線數字通訊接口

發送間隔： 12 秒（10 秒到 5 分鐘可設）

供電方式： 電磁感應取電

外形尺寸： 22*21*10mm

安裝方式： 捆綁式

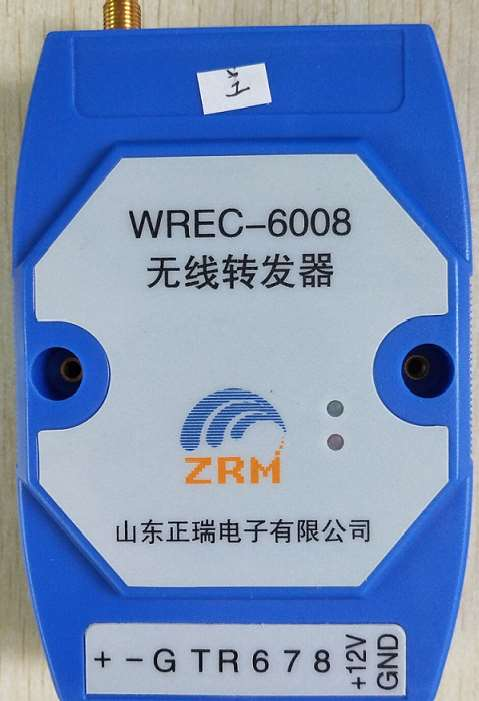

（2） LORA 中繼器（ZRWREC6018 ）

 接收無線溫度傳感器發射的無線溫度信號, 并通過 LORA 無線頻段(470MHZ）上傳到監控主機附近

的 LORA 接收器上。

性能指標：

無線頻率范圍 ：470MHz-510MHz（中國）

中心頻點 ：470MHz（可設）

發送功率 ：22dBm

接收靈敏度： -148dBm

傳輸速率 ：115200

無線信道 ：接收和發送雙信道,雙天線

無線通信距離 ：≥2000 米（空曠距離）

無線溫度傳感器容量 ：250 個

通訊接口： RS485

工作電源： AC220V 或 DC220V

工作溫度 ：-20℃~70℃

供電 ：12v

外形尺寸 ：100*70*30（長*寬*厚）

安裝方式：導軌式

（3）無線溫度變送器（ZRWSPT100 ）

     采集 PT100 信號，并轉換成數字信號，通過470MHZ 無線發送到遠端接收裝置上，終端變換為4-20ma 信號，可接入 DCS 系統。

性能指標：

測溫元件： PT100

無線頻率： 470-510MHz

中心頻點 ：可選

發送功率 ：22dBm

接收靈敏度 ：-148dBm

傳輸速率 ：115 200

無線傳輸距離： ≥2000 米（空曠距離）

測溫范圍： -200℃～+650℃,（與 pt100 材質有關，可定制）

測溫誤差： 小于 0.5 ℃

接口方式： 無線數字通訊接口

發送間隔： 12 秒（10 秒到 5 分鐘可設）

供電方式： 電池供電或 5-12 供電

外形尺寸： 80*57*33mm（長*寬*厚）

安裝方式： 螺絲或磁吸固定

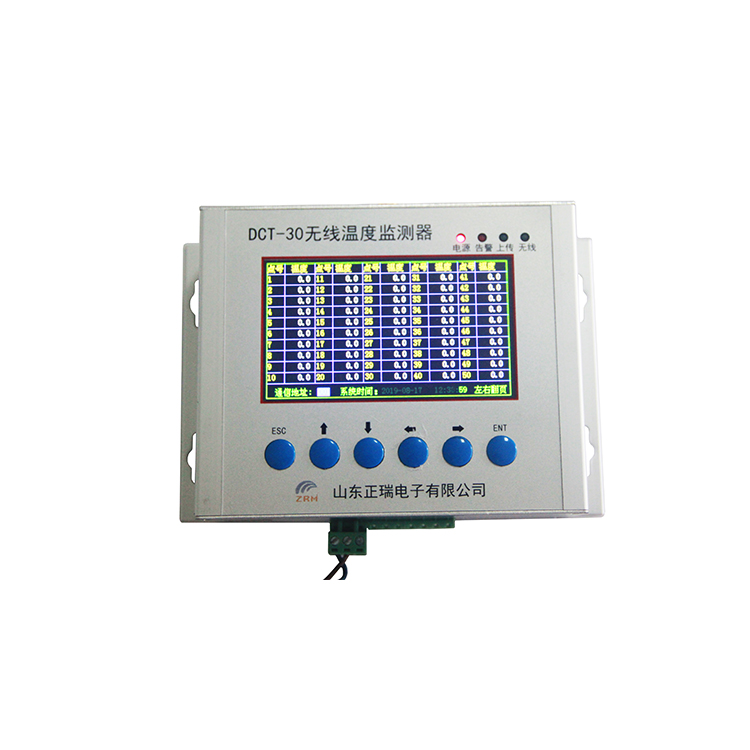

（4）LORA 無線溫度接收器（ZRDCT-30）

     接收無線中繼器和無線溫度變送器發來的溫度信號，并通過 485 或 RJ45 接口上傳電腦，實現數據集中顯示和上傳。

性能指標

無線頻率范圍 ：470MHz-510MHz（中國）

中心頻點 ：470MHz

發送功率 ：22dBm

接收靈敏度 ：-148dBm

傳輸速率 ：115 200

無線通信距離 ：≥2000 米（空曠距離）

時鐘顯示： 實時時鐘顯示，并作為事件記錄的時間基準

無線溫度傳感器容量 ：125 個

顯示屏： 4.3 寸彩色

溫度顯示分辨率 ：0.1℃

報警輸出 ：2 個（無源接點）250Vac,0.6A 或 24Vdc,5A。

通訊接口： RS485，RJ45 網口

通訊規約： ModbusRTU，modbusTCP

報警歷史數據存儲 ：200 條

工作電源： AC220V 或 DC220V

工作溫度： -20℃~70℃

外形尺寸 ：150*120*58（mm）（長*寬*厚）

安裝方式： 掛裝式和嵌入式

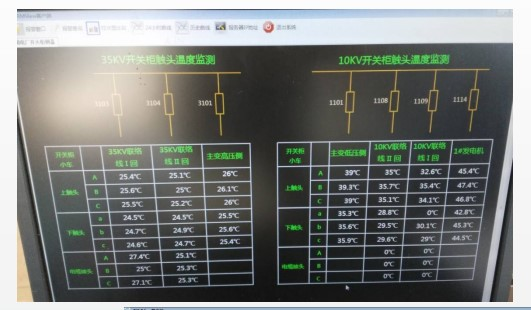

（5）監控平臺及監控軟件 ZRMSCADA

     監控平臺包括監控計算機和監控軟件，監控計算機一般選用穩定性較好的工控機。監控平臺軟 ZRMSCADA 分為通訊模塊，監控模塊，組態設計模塊組成。通過該軟件，能夠與不同協議的終端儀表通訊，并將數據寫入 SQL 數據庫，可查詢歷史記錄，曲線，報警窗口彈出，打印等。同時能夠?qū)崿F(xiàn)局域網內客戶端查看數據,數據上阿里云服務器，通過手機 APP查看和報警。

主要功能：

• 具有 ModbusRTU，ModbusTCP，CDT 等多種標準協議，可以增加

• 其他非標準協議通信模塊。

• 可以查看現場實時數據；

• 具有超溫，超限等報警功能；

• 采用 C/S 結構，可通過安裝客戶端軟件查看數據；

• 存儲歷史數據，可查看歷史曲線，歷史報警記錄等。

• 采集各個變電站終端的信息數據；

• 顯示各電纜中間頭溫度，開關柜觸頭溫度，電容器溫度等；

• 報警功能，探測器報警，溫度超限報警，通信中斷報警等；

• 溫度歷史曲線查詢；

• 歷史報警事件查詢；

• 權限管理，獲得權限可通過客戶端瀏覽數據。

• 報警聯動，報警時彈出報警畫面，顯示報警位置。

• 數據上阿里云服務器，通過手機 APP 查看和報警。
