1 概述

ZRDCT900蓄電池組分布式監控系統是針對UPS電池組、通信電池組實現在線管理的專用維護系統。本系統具有后臺監控管理軟件ZRMSCADA V3.0，綜合管理多個站的多組電池組，實現對電池組的綜合遠程監控和管理，給運維工作帶來便利，節省人工費用。

產品具有測試精度高、實用性強、抗干擾性強等特點，解決了電池維護中失效電池檢測、后備時間預測等在線維護難題，有效的保障了不間斷動力系統供電的可靠性。

主要優勢

l 安全性好，采用電源隔離、光耦隔離、熔絲保護等多重保護；

l 小信號脈沖交流內阻測試法；

l 地址自動分配，調試“傻瓜化”，簡單實用；

l 雙看門狗設計，具有自恢復功能，穩定可靠；

l 模塊化結構，配置靈活，成本低。

2 主要功能

¨ 采用內阻檢測技術，在線監測內阻變化趨勢，預測電池組中的落后蓄電池；

¨ 實時采集電池的電壓、內阻、溫度、總電流；

¨ 電池監測模塊的地址具有自動分配功能，安裝調試簡便；

¨ 安全性，具有電源隔離、光耦隔離、熔絲保護等多重保護，不影響電池組運行；

¨ 每個電池監測模塊有1個模塊內部溫度和1個外接溫度通道。內置溫度反映內阻模塊內部及周圍的溫度，可作為檢測電池表面溫度的低成本方案。外接溫度通道可以外接溫度探頭，可以用來檢測電池表面、電池柜、室內環境的溫度，是一個可選的多用途溫度采集應用；

¨ 模塊結構設計，對不同數量的電池組可進行靈活配置，實現方案低成本；

¨ 電路端口具有EMC設計，具有抗電磁干擾能力，特別對高頻機UPS電池組均能夠達到很高的測量精度。

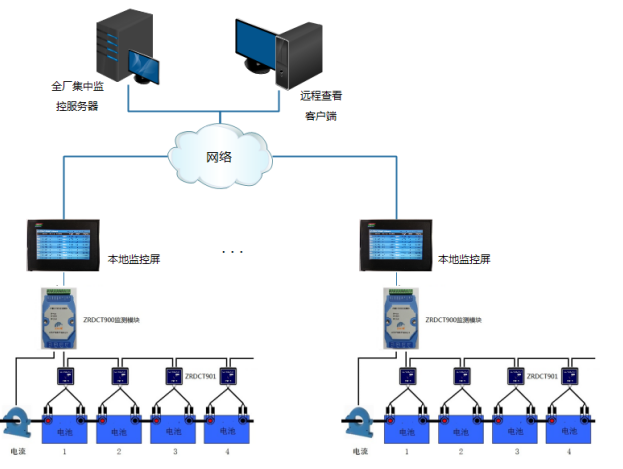

3 系統方案

4 技術指標

主要包含4部分：ZRDCT900/920通信管理模塊、ZRDCT901-12/ ZRDCT901-02電池監測模塊、電流傳感器、電池表面溫度探頭。

4.1 通信管理模塊

通信管理模塊ZRDCT900/920作為電池組分布式監控系統的通信管理組件，連接電池監測模塊，將數據上傳到后臺監控主機，并將數據保存到后臺監控軟件ZRMSCDA V3.0的數據庫。

4.2 電池監測模塊

ZRDCT-901電池檢測模塊有兩種，分別為ZRDCT901-12和ZRDCT901-02，分別針對不同的電池規格。

4.3 電流傳感器

采用霍爾電流互感器，精度高，測量準確。

4.4 電池表面溫度檢測模塊

電池表面溫度檢測模塊采用TS50電池溫度探頭。

4.5 本地監控屏

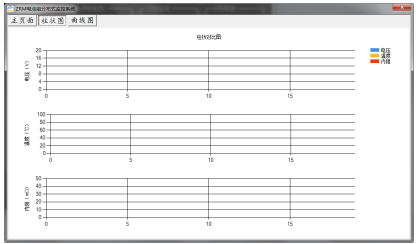

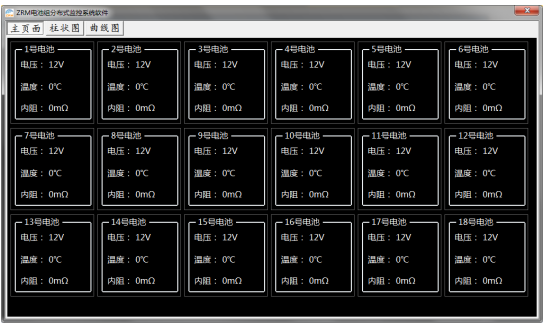

ZRDCT本地監控屏與通信管理模塊連接，采集和顯示各個電池的電壓、溫度、內阻數據，可以設置報警限值，超限預警，可以通過聲音和紅色突出顯示來預警。

5 集中監控后臺監控軟件ZRMSCADA V3.0

后臺監控軟件ZRMSCADA V3.0采用CS架構。

ZRMSCADA V3.0套件包括數據庫軟件、系統配置軟件、數據通訊采集軟件、監控軟件等。其中：

數據庫軟件實現數據的存儲、查詢、交換、參數定義等功能。

系統配置軟件用于對系統的參數進行配置。

數據通訊采集軟件用于對下層儀表的數據通信，連接儀表和數據庫接口。

監控軟件為操作員的人機界面MMI接口，實現實時數據監控、數據查詢報表、趨勢曲線、打印等功能。
