山東正瑞無線測溫系統在陽高熱電6KV開關柜測溫裝置技術項目中的應用

來源：正瑞電子瀏覽：1780 發布日期：2023-06-21

項目概況：
陽高熱電 6kV開關測溫裝置技改項目
項目方案設計：

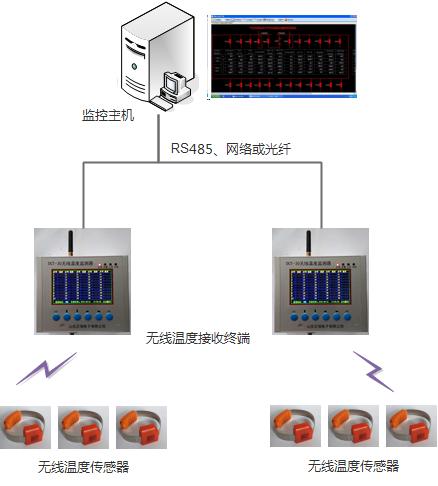

（一）無線測溫系統結構圖

（二）裝置功能配置介紹

1、ZRDTS-6無源無線溫度傳感器

無線溫度傳感器具有小巧的體積，當與被測物體表面直接接觸時，能保證快速測量溫度的變化，并將溫度變化的信號傳到信號處理及無線發射器，進行信號處理并將處理后的信號通過無線傳輸?shù)綔囟缺O(jiān)測器。感應電源采用小CT磁飽和技術由一次電流感應出電源，將其安裝在開關柜觸頭或電纜接頭上，當通過電流保持在5A以上，感應電源即可不間斷提供給傳感器穩定的工作電壓，消除了電池供電需要停電更換的弊端，大大減少了維護工作量。

技術指標：

測溫元件：	數字集成溫度傳感器
無線傳輸：	433MHz 、Lora技術（470MHz－510MHz）
測溫范圍：	-40℃～+150℃
測量精度：	±0.5℃
安裝方式：	捆綁式
無線傳輸距離：	≥300米（無阻擋）
發射功率：	17dBm
發送周期：	t*5分鐘（可以設置，出廠默認3分鐘）
供電方式：	感應取電， CT取電（(交流5-10000A)）
啟動電流：	≥5A
傳感器壽命：	≥10年
溫度采樣頻率：	默認10秒（可設置）
防護等級：	IP68
機殼材質：	進口耐高溫阻燃材料
測溫機制：	固定時長測溫結合突發測溫報警（可設置）
工作環境：	-25~125℃

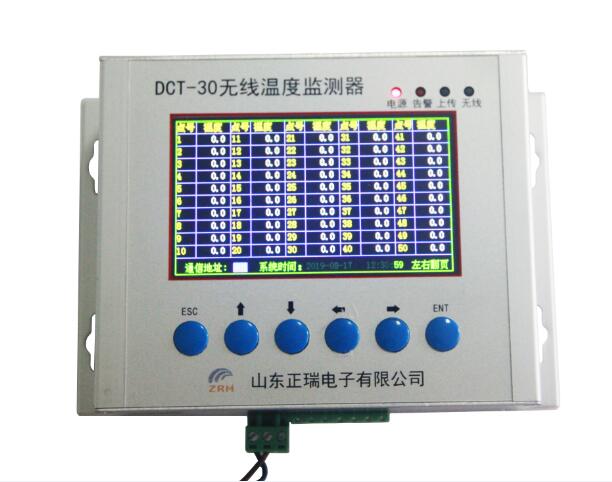

2、 ZRDCT-30無線溫度監測器（無線測溫采集主機）

無線測溫采集主機用于接收無線溫度傳感器發射的無線數字信號, 通過470MHz頻段無線接收測溫采集終端的實時數據，同一頻段最多可管理1024個測溫終端，在整個測溫系統中其處于核心地位，可在高壓室內構建無線局域網。使運行人員能夠?qū)囟冗M(jìn)行實時在線準確地巡檢，對高壓電氣設備接點溫度狀態能夠及時地掌握。

技術指標：

電源：	AC220V
工作電壓	AC85～265V/DC12～24V
工作溫度	-30℃~+70℃，相對濕度≤95%
顯示屏	彩色屏、觸摸屏
溫度顯示分辨率	0.1℃
報警輸出	2個（無源接點）250Vac,0.6A或24Vdc,5A。
上位機通訊接口	RS485通訊口，協議Modbus RTU
下行頻率：	470MHz~510MHz
上行接口：	運營商與局域網可選
通訊規約	《無線測溫系統通訊協議》ModbusRTU，modbusTCP
管理終端數	>1000
安裝方式：	壁掛式安裝

主要功能：

主要功能	功能介紹
溫度顯示、接收數據功能	可以接收無線溫度傳感器上傳的溫度，信號質量，電壓等數據。
溫度實時查詢讀取	能實時讀取終端測溫裝置的數據，實時顯示在軟件界面，可隨時觀察在線運行設備的溫度等數據信息，可繪制溫度長期趨勢及泄漏電流長期變化圖功能、查詢溫度曲線；
歷史數據查詢功能	后臺管理軟件能自動對數據進行備份，并提供歷時數據查詢；
時鐘顯示	實時時鐘顯示，并作為事件記錄的時間基準，通過NTP對時。
參數設置	可設置但不限于一級報警，二級報警溫度，數據保持時間，網絡參數，設備地址等；
溫度超限聲音報警功能	當所檢測的溫度高于溫度越限報警門限時會立即發送報警信息，在線測溫裝置和監控管理軟件界面跳出報警提示信息，以供用戶及時處理；
短信報警功能	監測主機能夠進行短信報警，報警人數與人員信息可以設定。
系統自檢功能	系統定時自檢系統中各部件的工作情況，當某個傳感器出現故障時，測溫系統服務器應用軟件和ABB后臺監控系統會提示故障信息；
溫度報警記錄	記錄曾發生過報警的測溫位置的溫度、開始時間和結束時間，最多可保存200條記錄，當超過200條記錄時，自動覆蓋最早的記錄
數據導出備份功能	可對當前和歷時數據進行導出和備份，便于用戶的編輯、信息分析與存檔。
數據通信功能	數據通信同時支持運營商數據傳輸通信和局域網數據通信功能
密碼管理	采用密碼管理方式，設置參數時必須輸入密碼，密碼分為用戶密碼和系統密碼，輸入系統密碼可進行更高級的設置功能

3、ZRMSCADA3.0 在線測溫軟件系統

后臺安裝配置在線測溫系統, 所有溫度數據收集好后通過modbus RTU傳給ABB計算機監控系統后臺實現操作員站監控系統后臺屏幕溫度展示、溫度超限語音報警、報警光字牌展示、歷史溫度曲線查閱等功能，便于值班人員判斷溫升情況，提前采取預防措施。

該測溫系統具有以下功能：

具有ModbusRTU，ModbusTCP，IEC101，104等多種標準協議，可以增加其他非標準協議通信模塊。

l 可以查看現場實時數據；

l 具有超溫，超限等報警功能；

l 采用C/S結構，可通過安裝客戶端軟件查看數據；

l 存儲歷史數據，可查看歷史曲線，歷史報警記錄等。

l 采集各個變電站終端的信息數據；

l 顯示各電纜中間頭溫度，開關柜觸頭溫度，電容器溫度等；

l 報警功能，探測器報警，溫度超限報警，通信中斷報警等；

l 溫度歷史曲線查詢；

l 權限管理，獲得權限可通過客戶端瀏覽數據。

l 報警聯動，報警時彈出報警畫面，顯示報警位置。
