正瑞電子產品系列
product center

探針式水浸探測器

編輯:正瑞電子   發布時間:2019-01-25   閱讀:4773


一、產品簡介

ZR-HP系列水浸變送器是一款探針與變送器合為一體的變送器,其工作原理是:針式探頭的電極浸水后阻值變化,由專用集成芯片進行信號放大,整形,比較,輸出高低電平或繼電器報警信號的專用模塊。適用于通訊基站、精密機房、圖書館、賓館、飯店、倉庫以及其他在有積水時需要報警的場所。

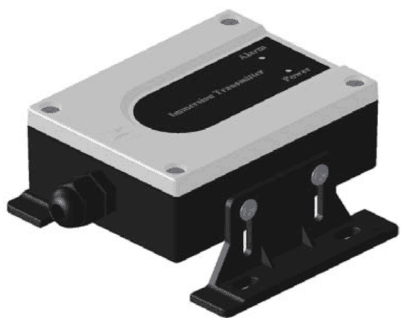

二、產品實物圖




三、產品特點

1.產品具有靈敏度高,響應時間快,使用方便,便于安裝等特點;

2.產品具有高可靠、低成本,便于現場使用;

3.隔離性高:電源,輸入,輸出三端隔離設計;

四、主要技術參數
      供電電壓: DC 24V (12V~36V)
      工作溫度: 0~50℃
      工作濕度:20%RH ~95%RH
      誤報率:<100ppm
      靜態功耗: 0.5W
      報警功耗最  大: 1.2W
      輸出形式:繼電器( 負載電流100mA)
      高低電平輸出: VL0V+0.5V
      VH5V12V(±0.5V)
      帶載能力:固態繼電器100mA
     (大電流可以達到 1A,需定做)
      高低電平3k?
      注:高電平輸出 12V 時,供電電壓應高于 16V
      產品重量: 240g

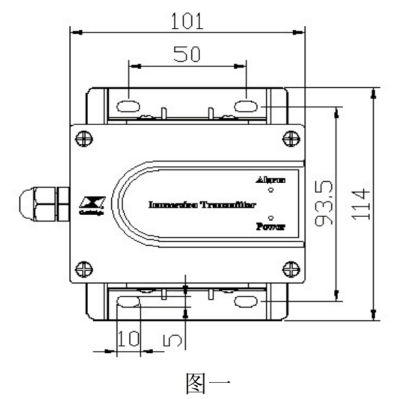

四.外形及尺寸圖



五、

ZR-HP-1 高低電平輸出電氣接線說明:

紅色線:供電正

黑色線:供電負

藍色線:電平輸出正

白色線:電平輸出負

ZR-HP-2 繼電器輸出電氣接線說明:

紅色線:供電正

黑色線:供電負

藍色線:公共端

白色線:常開端

黃色線:常閉端
六、安裝方式

利用兩側的四個 5mm 長條安裝孔(見圖一)固定在被測位置。

.檢測方法

1.接通DC 24V 后,綠色指示燈亮,表示供電正常;

2.水浸傳感器探針遇水時, 導電率高于告警上限 時紅色的 警指示燈亮,由變送器輸出短路報警信號(或開路報警信號),水浸解除后,紅燈滅,變送器又處于警戒狀態。
