一、摘要

   隨著氣溫攀升，電網用電負荷快速增長，給設備的安全穩定運行帶來了嚴峻“烤”驗。紅外測溫是確保其安全運行的手段之一，通過監測其設備本體、接頭、套管等部分的溫度來發現設備是否有異常情況發生，將處于萌芽狀態的故障及時消除。

二、開關柜紅外無線測溫系統

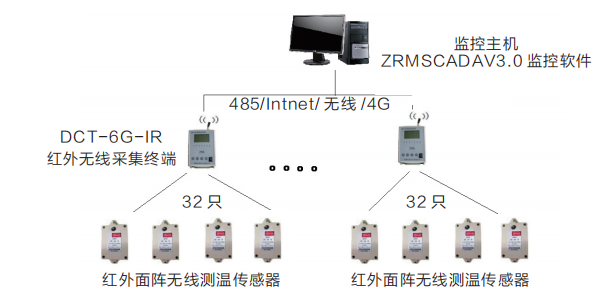

（開關柜紅外測溫系統結構圖）

       開關柜紅外無線測溫系統由紅外面陣無線測溫傳感器、紅外無線采集終端等組成。

       紅外測溫系統是利用物體溫度的紅外特征進行溫度檢測的原理，通過紅外無線測溫系統是利用物體溫度的紅外特征進行溫度檢測的原理，通過MEMS技術組成紅外測溫面陣列，獲取到測溫面的紅外信號，轉換為溫度數值，然后通過數字無線發送到接收終端（DCT-6G-IR溫度監測器），通過接收終端的通信接口上傳到監控后臺主機實現遠程監控。

      紅外無線測溫監測適合空間型的電氣設備測溫，比如：開關柜出線倉、變壓器室、電容器室等，取值特點為紅外探頭輻射的整個空間。

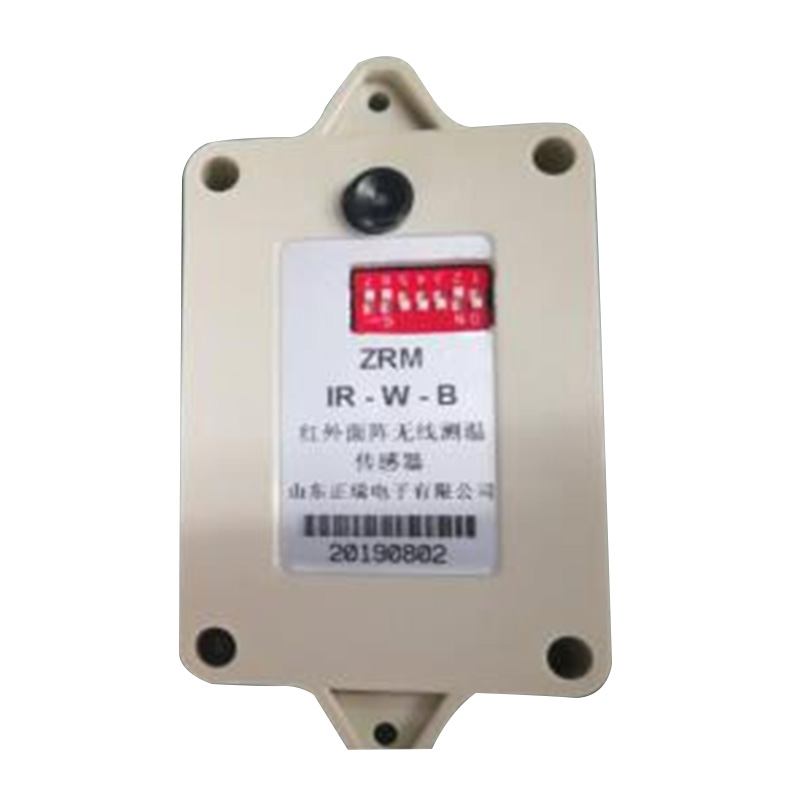

1、在線式紅外測溫傳感器

   在線式紅外測溫傳感器由多個紅外測點組成，利用MEMS技術壓縮成一個紅外探測陣列。通過光學器件將紅外面信號分隔并送到單個測點，紅外視場角度范圍為 110°。傳感器探測到紅外線信號后將紅外線信號轉換為各點的溫度值，并自動抓取到高點溫度分區坐標，通過數字無線信號發送到采集終端進行顯示并上傳。

技術參數：

測溫范圍：-40℃～+300℃；
測溫誤差：小于±2℃（全量程范圍、中心角度），周圍角度受紅外
線光學強度影響精度將變?nèi)酰?br/>測溫分辨率：±0.1℃；
接口方式：無線數字通訊接口；
供電方式：鋰亞電池或12V；
發送頻率：433MHZ；
紅外視角：110°或55°可選；
用于接收紅外面陣無線測溫傳感器發射的無線數字紅外溫度信號 , 并將信號轉換成電信號 , 經內部電路處理，
通過顯示屏顯示當前所測溫度。

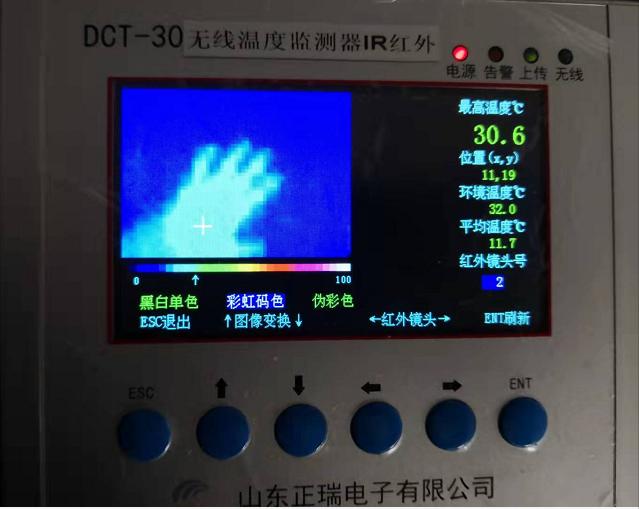

2、紅外無線溫度監測器

無線溫度監測器用于用于紅外溫度圖像傳感器發射的無線數字信號, 并將數據保存及通過顯示屏展示當前所測溫度圖像。  對于無線測溫感應傳感器，無線溫度監測器通過列表巡檢方式展示。

紅外無線溫度監測器可通過TCP/IP網絡與監控主機連接，也可通過RS485通訊上傳到監控主機，使運行人員能夠?qū)囟冗M行實時在線準確地巡檢，對高壓電氣設備接點溫度狀態能夠及時地掌握。

性能指標：

點數量：32~250個（每個無線信道支持32個無線溫度傳感器 ）；

報警輸出：1個（無源接點）250VAC,0.6A或24VDC,5A；

通訊接口：RS-485總線接口；

通訊規約：Modbus與CDT擴展規約可選；

工作電壓：交流220VAC(無需電源適配器) ；

工作溫度：-40℃～+85℃；

安裝方式：掛式安裝；

       山東正瑞電子有限公司秉承“和諧、創新、一流”的經營理念,專注于紅外無線測溫行業的技術創新和持續發展,為客戶提供一流的紅外熱成像產品和專業的技術解決方案，致力成為紅外熱成像領域的行業典范。
