一、綜述

在大型生產企業如煤礦、洗煤廠、熱電廠、鋼鐵、冶金公司及港口等取料場，均采用自動化取料機進行自動化作業。自動取料機的控制一般通過控制電纜連接到DCS或PLC等控制系統中，由控制系統控制自動取料機的運行，實現高效作業。由于自動取料機控制電纜在長期工作中存在彎折老化的問題，造成控制電纜折損的現象時常發生，給自動取料機的控制帶來麻煩，也存在安全隱患。因此，對堆取料機的控制回路實現無線遠程鏈接就非常有必要。

山東正瑞堆取料機無線控制器（ZR-WIRLESS-COM-16），具有16路DI,16路DO。采用最先進LORA通信技術：

通過對頻譜直擴實現擴展頻譜通信，最直接的過濾了強無線電磁干擾；

通過采用偽隨機碼、頻道劃分及對設備EID識別等多重技術，實現了最優抗干擾能力。

對頻道內頻譜的自動優化算法，實現了將無線電多徑效應轉變?yōu)楦呃@射效能，極大的提高了無線傳播的信號傳播距離。

通過對無線鏈路的實時監控，提高了無線鏈路傳輸?shù)目煽啃浴?/span>

主控芯片采用32位高性能處理器，實現了DI信號、無線鏈路及DO控制信號的短時延傳輸。無線控制信道端到端響應時間不大于200ms。

通過采用該無線控制技術對料場取料機的DCS/PLC控制電纜無線鏈路改造，對自動化生產作業的效率及可靠性會有極大的提高，有利于增加企業經濟效益。

二、功能描述
  ZR-WIRELESS-COM-16無線控制器成對使用，每個控制器都有16路開關量輸入和16路繼電器輸出，通過無線同步兩端輸入和輸出狀態，即一端控制器輸入開關閉合，另一端控制器相對應的輸出繼電器同步閉合，一端控制器輸入開關斷開，另一端控制器的相對應輸出繼電器同步斷開，各個通道互相獨立。用戶無需現場布線就可以達到遠程控制的目的。

  堆取料機無線遠程控制器（ZR-WIRELESS-COM-16）采用防塵，防水，防爆外殼設計，廣泛應用于工業遙控器、工業現場監控、水廠自動化等項目。

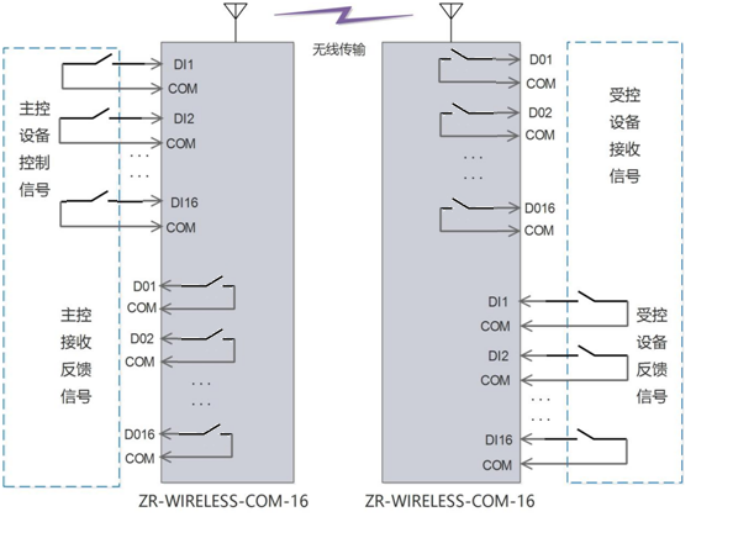

無線控制器開關狀態雙向反饋示意圖

三、性質指標

四、接口功能

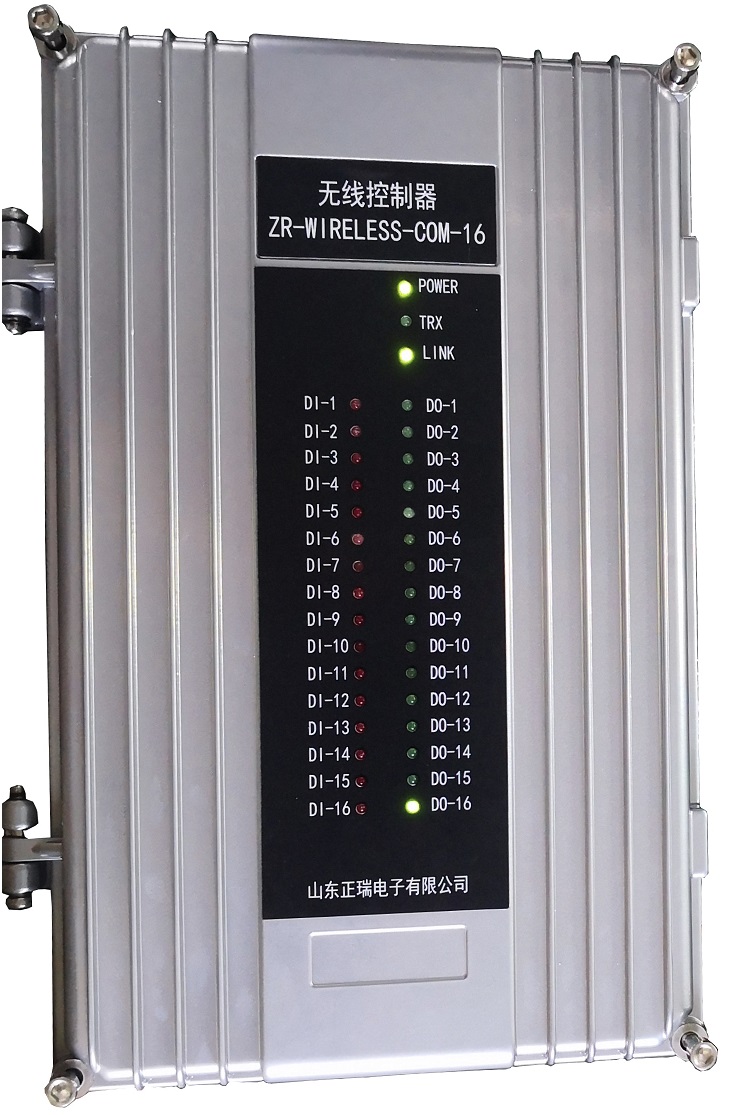

1、指示燈含義

lPOWER：電源指示；

lTRX：數據收發指示；

lLINK：鏈路連接指示

lDI-1~DI-16：輸入狀態指示，開關閉合時燈亮；

lDO-1~DO-16:輸出繼電器狀態指示，繼電器閉合時燈亮；

2、接線端子圖
