山東正瑞智能無線測溫系統助力低壓開關柜設備安全運行！

       據統計，因“溫升”原因引起的低壓開關柜運行故障，占比低壓開關柜總故障率的 60%及以上。溫升故障一般會有一個比較長的發展過程，從局部的溫度上升——母線機械強度下降母線——絕緣性能降低——絕緣擊穿——短路故障溫升故障的產生涉及多方面的原因：

1)過負荷、短路、諧波等電力系統的原因;

2)散熱條件差、灰塵集聚過多、維護操作不當?shù)冗\行環境的原因;

3)母線螺栓松動、動觸頭彈簧老化松動、母線材料純度不夠等開關本身的原因;

4)雷擊浪涌、外界因素等。

      為了提升設備安全保障，反映設備運行狀態，降低設備事故率。安裝開關柜智能無線測溫系統對低壓配電柜內電氣連接點的溫度進行監視，防止在運行過程中因氧化、松動、灰塵等因素造成接點接觸電阻過大而發熱異常，一旦溫度發生異常，能夠及時響應告警，提醒運維人員及時排查問題，避免安全事故的發生。

1、低壓開關柜智能無線測溫系統功能

（1）溫度顯示。對于設備各點的溫度實時顯示，溫度的發展趨勢和曲線，查看分析歷史記錄，該顯示可以通過電力系統 SCADA系統中實現，也可以通過主控終端外接的顯示屏幕顯示。

（2）報警功能。報警功能是通過測溫主控終端的設定，按照現場管理需求，對溫度界限、絕對值等進行管理，在溫度超過設定值，進行預警，預警的方式包括主控終端蜂鳴預警、指示燈閃爍預警和短信息預警等。

（3）全面的溫度監測：實時溫度，平均溫度，區間段溫度，溫升速率，帶時標的極值溫度。

（4）設備參數設定。設備參數的設定包括對傳感器溫度校準、預警溫度設定、發射和接受信號的頻率設定以及系統時間等功能。

（5）綜合分析。綜合分析功能是對設備的溫度進行故障分析、歷史趨勢分析以及數據進行統計應用等應用功能，專家系統將為管理者提供設備故障分析結果，供參考和輔助決策。

（6）遠程維護。系統的遠程維護功能是對系統的故障數據分析統計結果的基礎上，實現的遠程運行維護，可以對設備的初始化、重啟以及系統升級等。

2、開關柜智能無線測溫系統結構

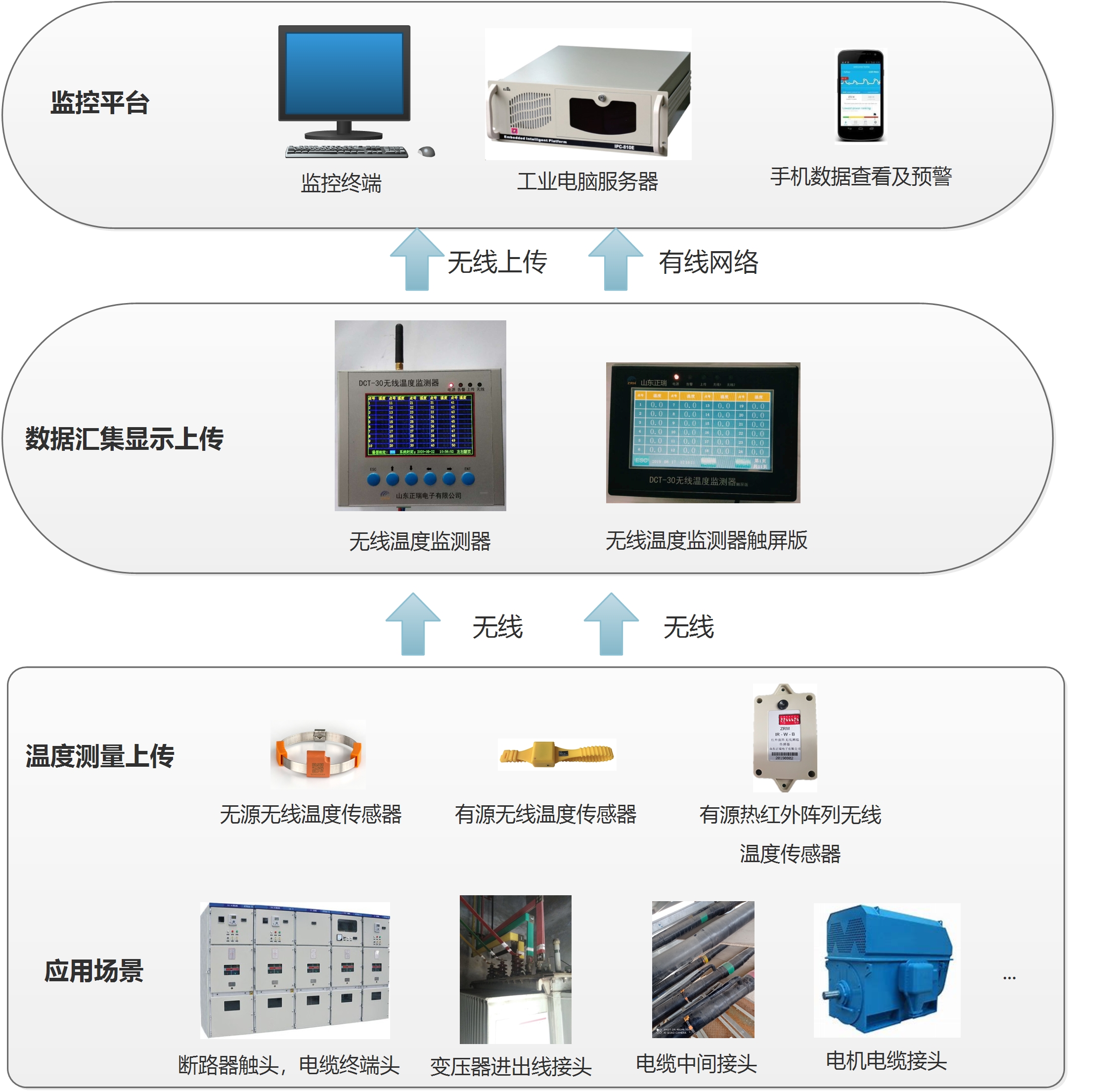

（1）系統組成

　　低壓開關柜智能無線測溫系統主要由無線溫度傳感器、無線測溫采集器、無線測溫主控終端和監控應用系統組成。無線測溫采集器的作用是進行變電站設備刀閘、開關等接觸點的溫度采集，無線溫度采集器根據需要布置在多個點位上。無線溫度傳感器將多個開關柜的多個點采集到的溫度數據進行匯總，并將數據通過無線網絡傳輸?shù)綔y溫主控終端，在測溫主控終端上再通過監控應用系統進行數據的存儲、統計、分析和預警等應用。

　　

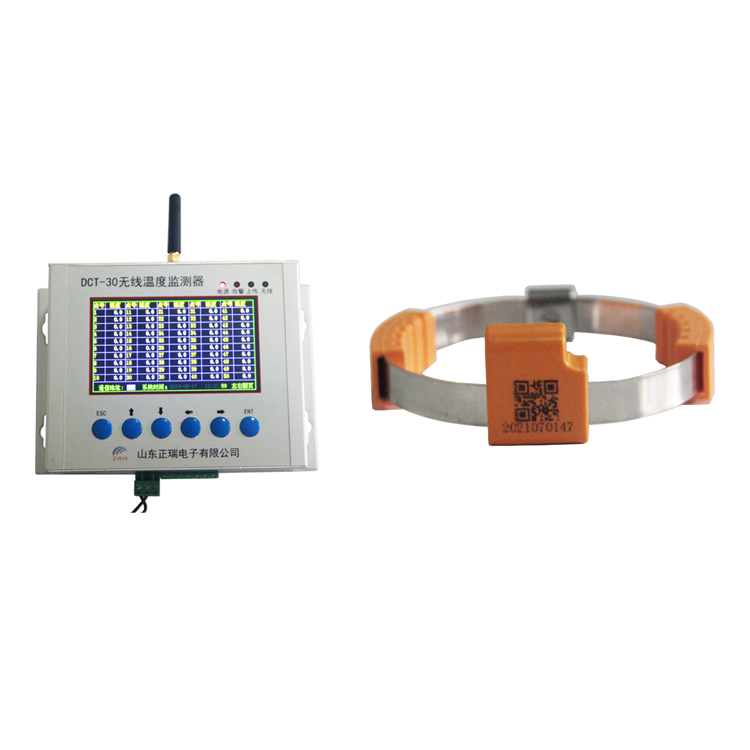

（2）無線溫度傳感器

　　溫度傳感器是通過聲表面波原理，在設備表面接受到信號后，利用材料的物理特性將信號轉換成電信號。通過安裝在設備表面的溫度采集器進行溫度數據的采集和溫度傳感器的反射波的接收，可以獲得連續的、穩定的實時溫度數據，為下一步的數據分析提供原始數據。

（3）無線溫度采集器

　　無線溫度采集器和無線溫度傳感器是對應的，溫度采集器負責發射射頻信號，溫度傳感器通過無線通信負責處理該信號，并上傳到主控終端。

　　溫度采集器的發射頻率為 428~439MHz，發射信號為單頻信號，不同的頻率代表不同的信號。信號接收后，通過信號的放大、濾波等處理后，轉換成可以識別的電信號，從而獲得溫度參數。

（4）測溫主控終端

　　測溫主控終端是無源供電無線測溫在線監測系統的核心設備，主控終端是對采集到的數據的后期處理，包括數據存儲、數據分析和數據統計、溫度告警、數據轉發、參數設置及協議轉換。下行通過CAN總線或無線方式與溫度采集器連接，獲得所連接傳感器的溫度信息。根據設定的參數，分析溫度信息以確定是否產生告警信息；上行與主站系統的通訊采用 RS485接口，并按照一定的規約，以實現數據的傳輸。

（5）監控應用系統

　　監測系統的應用包括系統的設備參數設定、溫度信息的獲取和數據的分析應用和系統預警等。這些功能往往可以作為嵌入電力系統自動化系統中，作為一個模塊作為應用，也可以作為一套獨立的系統，用于溫度的監測和預警。這些功能都將對多臺電力設備的狀況監測一體化，有助于設備管理人員了解分析狀況，保證設備的正常運作。

3、應用場景

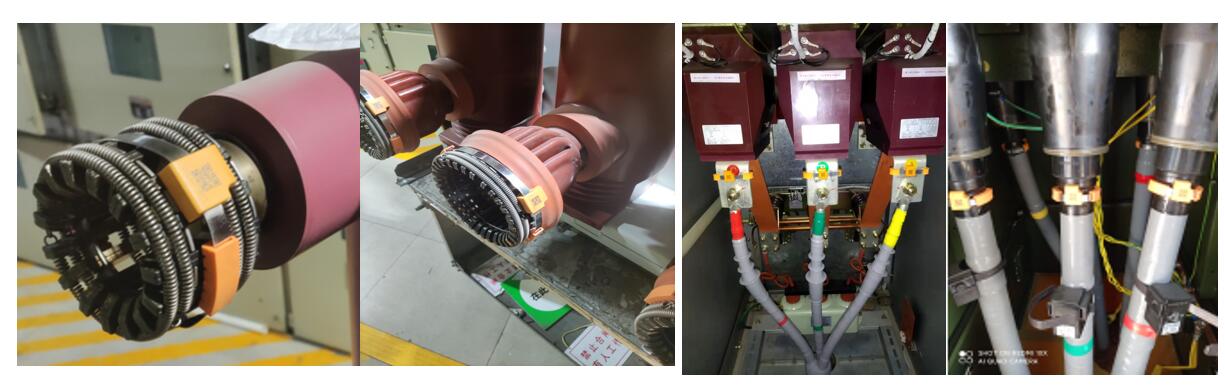

   開關柜智能無線測溫系統適用于高低壓開關柜內電纜接頭、斷路器觸頭、刀閘開關、高壓電纜中間頭、干式變壓器、低壓大電流等設備的溫度監測，防止在運行過程中因氧化、松動、灰塵等因素造成接點接觸電阻過大而發熱成為安全隱患，提高設備安全保障，及時、持續、準確反映設備運行狀態，降低設備事故率。
