現代化工企業均設置自動化控制系統，大多數企業設置不止一套控制系統，有基本生產過程控制系統（BPCS）、安全儀表系統（SIS）、可燃有毒氣體檢測報警系統（GDS），還有成套設備自帶的控制系統，有的企業有多套設置，每套裝置設置一套或幾套控制系統，控制系統可能分布在各裝置區內，雖然通過相互通訊，把各個系統聯系起來，避免了自動化孤島，方便了統一管理、統一調度、提高安全生產水平，增加了生產效益。但也帶來了一些問題如各控制系統時鐘同步問題，時鐘同步目的是使系統內部和系統之間的時間標記數據一致。
例如某一化工發生事故，由于基本生產過程控制系統、可燃有毒氣體檢測系統、視頻監控系統等系統時間不統一，對事故調查、分析事故原因帶來很多困難，花費了很大的人力物力找出事故發生第一起始點。
時鐘同步的目的是使DCS系統內部和其它系統之間的時間標記數據一致，實際上并不需要絕對時間一致，只要相對時間就足夠了，也不需要與某個地域時間絕對一致。DCS具備使網絡中各個節點的時鐘同步的功能。在實際應用中，當需要與其它系統時鐘同步時，宜由DCS向第三方應用計算機或網絡發布時鐘同步信號，第三方計算機設備與DCS同步。對于不用時間標記記錄數據的第三方設備，不必設置時鐘同步。網絡中節點數量大于50的網絡宜設置時鐘同步器，時鐘同步器的授時精度不應低于lms，守時精度不應低于2μs/min。
是否設置NTP網絡時間服務器，與某時區時間一致需要企業根據性質和需求確定。如燃?xì)忾L輸管線的SCADA必須設置NTP網絡時鐘服務器，與某時區時間一致，才能保證分布在整條管線上控制系統時間的一致，有利于保證管線的安全運行。一般化工企業做到各個控制系統的時鐘同步，滿足生產監控的要求即可。

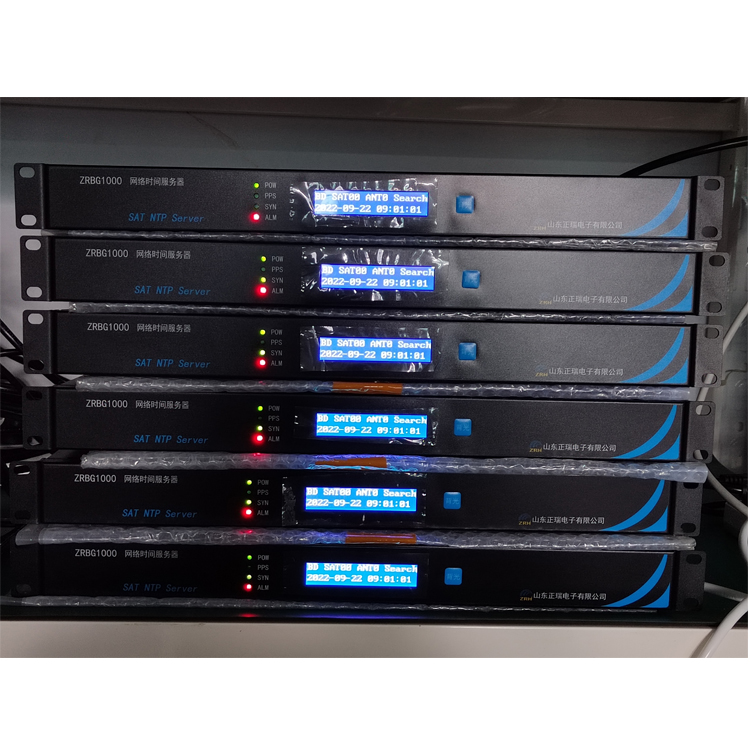

山東正瑞電子公司自主研制的ZRBG1000 NTP網絡時間服務器主時鐘就是提供高精度時間基準的時間同步設備，該設備可同時跟蹤中國北斗衛星和美國GPS衛星，比單一衛星更加可靠,確保了系統的安全性和穩定性；中國北斗衛星與美國GPS衛星時間信號互為備用，時間源可組合為GPS+北斗、單GPS、單北斗、等，保證了時間源的高可靠性和基準時間信號的高精度性；該系統實現了輸出多制式串口、網絡等，滿足多設備的要求，保證了時間需求的高精確度、高穩定性、高安全性，高可靠性。

裝置特點

1. 機架式結構，1U、19”標準機箱,安裝方便，機箱經防磁處理，抗干擾能力強。

2.選用高性能、寬范圍開關電源，工作穩定可靠，裝置電源供電自適應。（按訂貨技術協議配置，缺省為單電源。）

3. 采用GPS/BD雙系統精密授時，支持單GPS、單北斗、 GPS/北斗聯合授時多種授時方式，并可通過維護串口修改授時方式。可通過LED在線顯示日期時間和GPS北斗衛星的收星個數，直觀反映裝置的同步狀況。

4. 裝置前面板有“POW”燈、“PPS” 燈、“SYN” 燈、“ALM” 燈多種工作狀態指示，便于運行值班人員的日常巡視。

5. 模塊化結構，NTP端口數量可靈活配置，最多配置6路NTP/SNTP網絡對時信號，

端口可以靈活的配置使用，可以用在不斷增長變化的網絡環境中；還可用于不同

的子網或不同的物理隔離的網絡中，使多個物理隔離的網絡共享時鐘資源。

6. 支持WINXP/WIN7/WIN8/WIN10/2000/2003/2008/vista、LINUX等操作系統及支持

NTP協議的路由器、交換機、DVR、智能控制器等網絡設備。

TAG: ntp網絡時間服務器時鐘同步
