微型紅外無線測溫系統的應用及簡介

1.概述

發電廠、變電站的高壓變壓器、開關柜、接線頭、母線連接點等重要的電氣設備在長期運行過程中,這些部位會因制造、運輸、安裝不良及運行老化等原因引起接觸電阻過大而發熱，發熱一旦超過允許的范圍且發熱部位的溫度無法監測，得不到及時檢修，就會對運行設備的正常運作留下巨大安全隱患，最終會導致火災事故的發生。因此，解決電氣設備過熱問題預防是關鍵。

2.微型紅外無線測溫系統的應用

微型紅外無線測溫系統是利用物體溫度的紅外特征進行溫度檢測的原理，通過MEMS技術獲取到測溫面的紅外信號，轉換為溫度數值，然后通過數字無線發送到接收終端（正瑞DCT30溫度監測器），通過接收終端的通信接口上傳到監控后臺主機實現遠程監控。

2.1 無人值守場景

在一些工業現場，比如大型鋼廠、大型電動汽車停車場等設有很多變電裝置，電纜，電池等。由溫度過高造成過熱發火的情況時有發生，通過紅外無線測溫系統可以實現無人值守監測，不僅能及時發現排除相關問題，也很好的解決了人工排查效率低的痛點。其無線傳輸特點，及云平臺處理系統，能夠?yàn)榘惭b帶來便捷，為監測提供高效的數據處理，及實時的報警信息。

2.2 電力行業

發電廠和電網的電氣設備，凡表面不受阻擋發出，有紅外輻射的均可采用紅外設備進行檢測，如：變壓器、斷路器、電力電容器、避雷器、開關柜出線倉等。

在電力行業中，紅外熱成像技術是診斷輸、變、配電線路設備熱缺陷的先進技術，對及時發現、預防、處理重大事故的發生可起到關鍵作用，能有效提高設備運行的穩定性，為開展設備狀態檢修創造條件。無線紅外熱像模塊能對故障點精確定位，顯示發熱輪廓和溫度差異，同時結合行業特點及工程經驗，能夠通過云平臺快速確定被監測設備的故障。便于工作人員分析解決問題，保證快速、便捷、安全、實用。

3.系統組成

（紅外無線測溫系統）

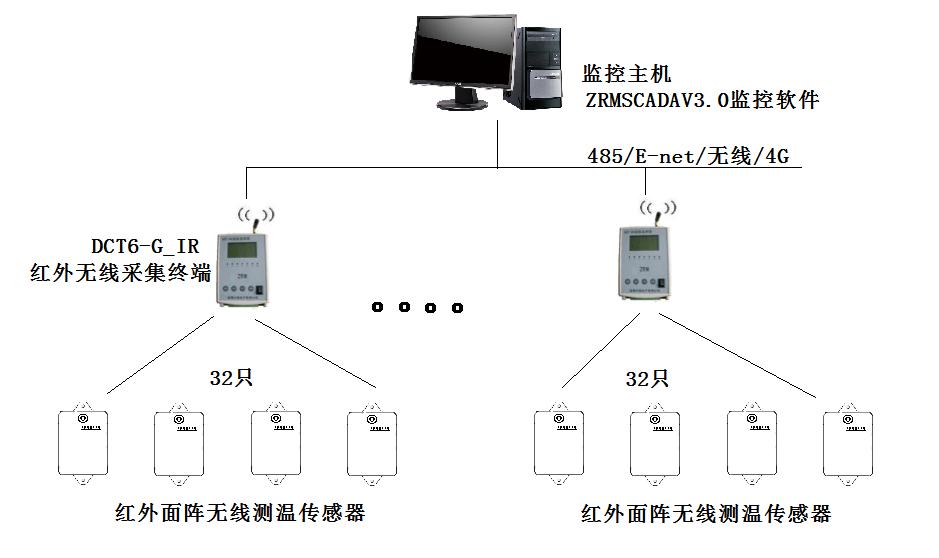

微型紅外無線測溫系統由紅外無線傳感器、無線溫度接收終端、通訊網絡、監控主機及監控軟件組成。



3.1 微型紅外無線測溫傳感器



微型紅外無線測溫傳感器通過對視場內物體發射的紅外線，來監測物體表面溫度，形成紅外溫度場分布視圖，通過數字無線信號發送到采集終端進行顯示并上傳到無線溫度監測器，由監測器通過數據處理，轉換為灰度圖像、彩虹碼圖像及偽彩色圖像等直觀可視化圖像，便于值守人員監控。

3.2 無線溫度接收終端（型號DCT-30）

用于接收紅外無線測溫傳感器發射的無線數字紅外溫度信號, 并將信號轉換成電信號,經內部電路處理，通過顯示屏顯示當前所測空間內的最高溫度值或紅外溫度圖像信號。同時通過RS485通訊上傳到監控主機，使運行人員能夠?qū)﹂_關柜觸頭溫度進行實時在線準確地巡檢，對開關柜運行狀態能夠及時地掌握。

3.3 通訊網絡

RS485采用屏蔽雙絞線實現傳輸，有效的屏蔽了強烈的電磁干擾。傳輸規約為Modbus與CDT擴展規約，可選，方便上傳各種監控系統。

3.4 監控主機

集中監控開關柜溫度。

3.5 ZRMSCADA集中監控軟件

安裝在監控主機，對電力設備進行自動化巡檢，并記錄數據同時可設置超溫聲報警數值。通過該軟件，能夠查詢歷史記錄，掌握開關柜溫度的運行數據，為開關柜的維修提供可靠的依據，實現開關柜的預知維修。該軟件同時通過局域網向網絡上具有權限的微機發布監控?cái)?shù)據。

結束語

微型紅外無線測溫技術在電力設備運行維護中的應用實現了技術的突破，通過監測電力設備的不同部位溫度的運行情況，能夠及時有效地防止火災等事故的發生。

山東正瑞紅外無線測溫系統從根本上解決了高壓設備接點部位運行溫度監測的難題。非常值得廣泛的應用在電力設備測溫工作中。
