電機振動溫度監測系統

編輯：正瑞電子發布時間：2023-04-18 閱讀：1999

1、簡介

電機振動溫度監測系統通過采集設備的徑向和軸向的振動加速度、速度、位移及溫度等信號，實現每個測點的趨勢變化監測，為故障診斷的精確定位提供依據。除了典型的機械問題（例如聯軸器未對準和不平衡）之外，電機振動溫度監測分析器還可以檢測到引起機械振動的電氣問題。一些常見的電氣故障包括氣隙變化，轉子條斷裂和軸承凹槽。

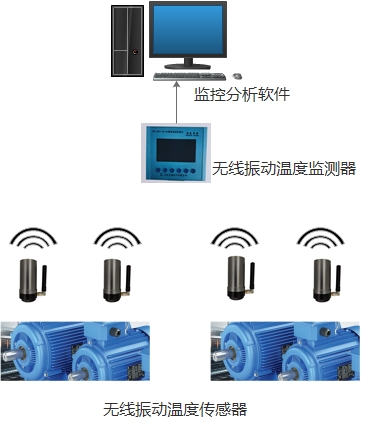

2、系統組成

電機振動溫度監測系統由無線振動傳感器、振動監測系統、振動監測軟件組成。

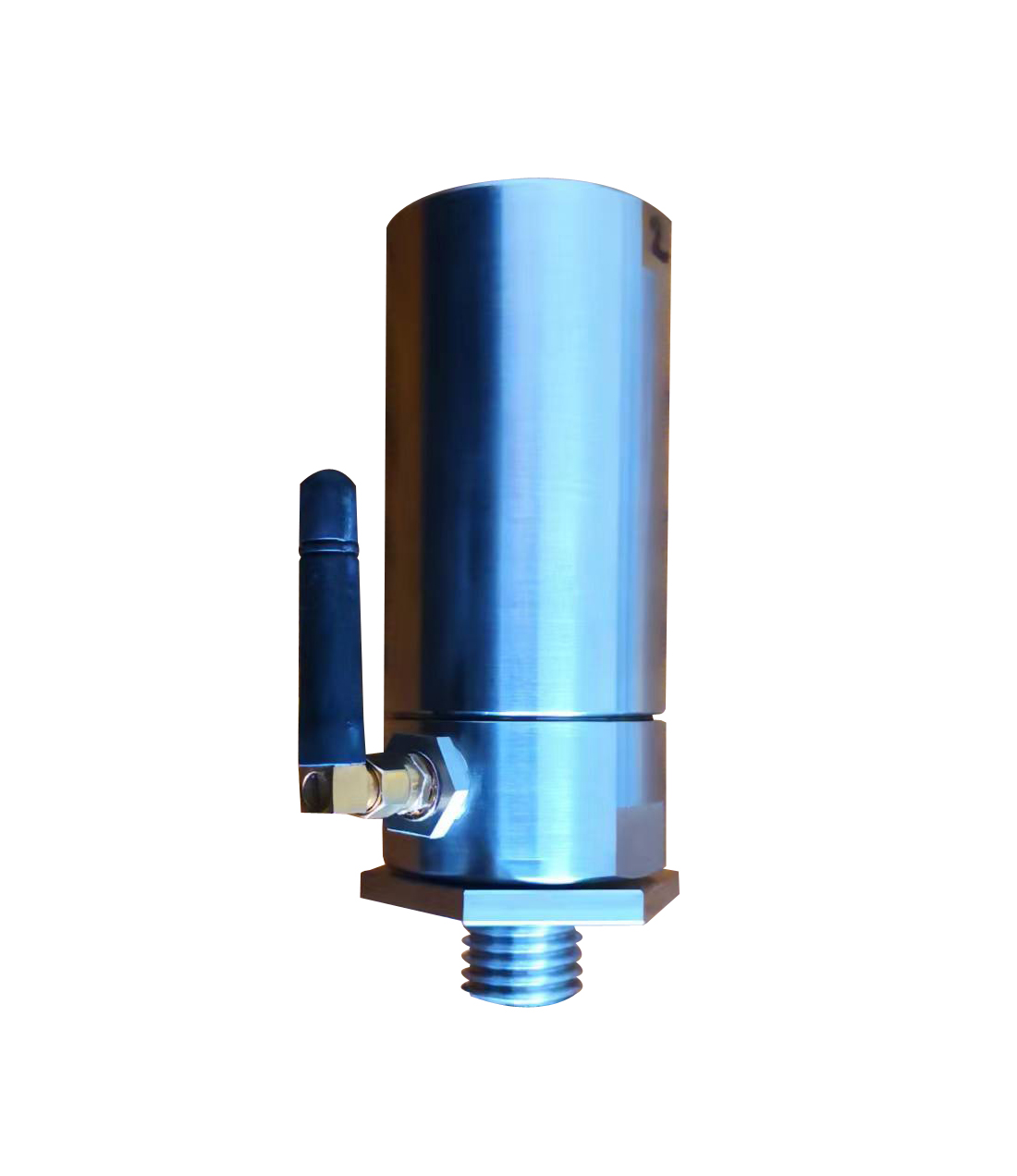

2.1 無線振動傳感器

DTS-ZDW1無線振動傳感器是具有頻率范圍寬、動態范圍大、堅固耐用、可靠性強、穩定性好、安裝方便以及抗干擾能力強等優點。適合于風機、磨煤機、汽輪機、電機等旋轉機械軸承座的振動和溫度測量。

性能指標
環境特性	工作溫度	-30℃～100℃
環境特性	相對濕度	≤80%
振動采集參數	測量方向	任意方向
	測量范圍及精度	加速度0.0～200.0m/S2（峰值）速度0.0～200.0mm/S（RMS真值）位移0～2000um（峰峰值）
	靈敏度	4mV/mm/s 、100mV/g（可選）
	工作頻響	4Hz～2KHz
	線性度	<3％
	精度	±5%
溫度采集參數	測溫范圍	-40℃～125℃
溫度采集參數	測溫精度	±0.1℃

電源特性	供電電源	3.6V電池供電或外接DC12V供電
電源特性	激勵電流	大于4mA
數據上傳	數據上傳	無線或有線
	無線頻段	433MHz Lora 免費頻段
	傳輸距離	視距300米
安裝螺紋		M10×1（可選）/磁吸
防護等級		IP68

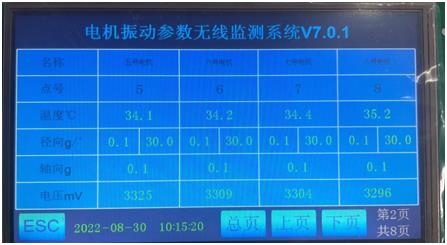

2.2 無線振動強度監測器

性能指標
無線振動傳感器容量	32個
顯示屏	4.3寸彩色/7寸可選（視現場情況）
振動強度顯示分辨率	0.1mm/s
報警輸出	2個（無源接點）250Vac,0.6A或24Vdc,5A。
通訊接口	RS485，RJ45網口
通訊規約	ModbusRTU，modbusTCP
報警歷史數據存儲	200條
工作電源	AC220V或DC220V
工作溫度	-20℃~70℃
外形尺寸	15012058（mm）
安裝方式	掛裝式和嵌入式
