分布式光纖測溫系統在核電廠的應用方案

為確保核電重要設施的安全可靠運行，對其運行中的溫度監測必不可少，以便及時發現可能的安全隱患。光纖測溫技術是近年才發展起來的新技術，并已逐漸顯露出某些優異特性。

分布式光纖測溫系統是依據光纖的背向拉曼散射溫度效應和光纖的光時域反射理論，利用光纖作為溫度的信息傳感媒介和傳導介質，結合高功率脈沖光源和高速率信號采集處理技術，得到光纖所在各點的溫度值，具有長距離、分布式、實時性、高精度等優勢特性。同時，由于光纖具有抗電磁干擾、耐腐蝕、耐潮濕、耐鹽堿等顯著特點，系統完全匹配核電廠設備要求，可用于廠內各類設施設備測溫及火災報警，特別是大范圍、多點位測量的應用場合，如電力電纜高壓傳輸或電氣設備接觸不良引起的發熱部位、電纜夾層、電纜通道、大型變壓器、鍋爐、管道等設施。

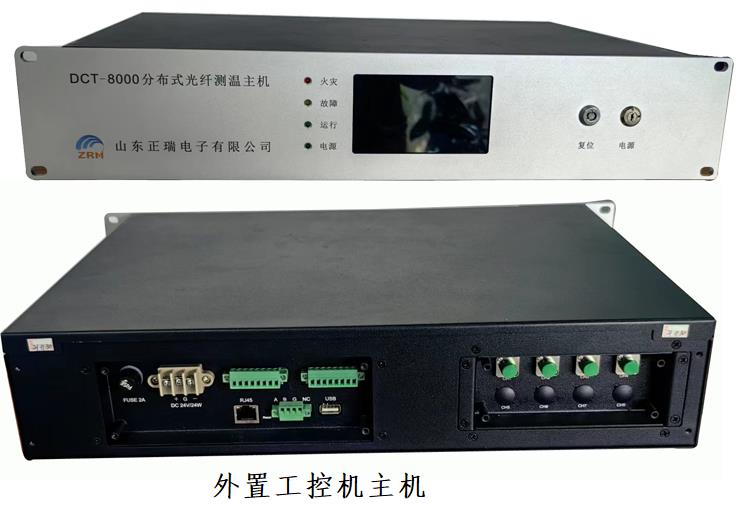

DCT-8000分布式光纖測溫系統可以監測電纜的運行狀態、快速定位排查電纜故障。



分布式光纖測溫系統由溫度采集主機、測溫光纖、光纖測溫軟件組成，依據光纖的光時域反射和光纖Raman散射的溫度效應，實現對溫度變化的精確測量，探測出電纜不同位置的溫度變化。

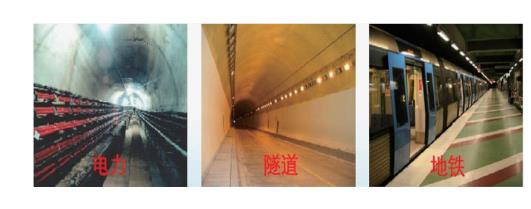

分布式光纖溫度傳感系統作為國內外最先進的溫度探測器，具有測量距離長、無測量盲區、實時測量等優點，在電力、交通隧道、地鐵、石化、大壩等領域均有廣泛應用。



系統優勢

u  實時性：分布光纖測溫系統對待測區域的溫度進行7×24小時的實時監控，及時發現并定位過熱點，做到早期預警。

u  分布式：分布式光纖測溫系統為分布式測溫，連續監測，可根據現場情況任意設定報警值。實時顯示待測范圍內任意點的溫度變化。

u  先進性：分布式光纖測溫系統光纜分布式溫度測量系統是電纜溫度在線監測的最有效的手段，在國外已經取代傳統的線性感溫材料，在技術上已非常成熟完善；通過采用不同的外護套材料，探測光纜可以適應各種環境；區域長度設定、報警值設定及系統校定均可采用Windows 2000及以上版本軟件來完成。

u  準確性：分布式光纖測溫系統溫度分辨率可以達到0.1℃，溫度精度可以達到1℃；終端機內的激光發射裝置每秒鐘會發射上萬次的光脈沖，并將取樣溫度的平均值輸出到顯示系統，基本消除誤差。

u  靈活性：分布式光纖測溫監測系統的監測是連續的，可設置多級定溫報警，如30℃初報警，40℃預報警，50℃采取措施等，并且可以根據現場環境情況進行修正；為避免誤報發生，在設定定溫報警的同時，還可以設定溫升速率報警，或定溫和差溫結合報警。報警控制區可編程，并可按照用戶的要求進行分區，可針對環境變化最多可設置500個不同報警控制區域。

u  擴展性：分布式光纖測溫系統可以對多路光纖進行同時測量，根據實際需要，有1、2、4、8最多至16路可以選擇。

u  兼容性：分布式光纖測溫系統可以通過以太網網口、RS232接口，向終端用戶控制系統（如平板PC）提供分區、溫度及報警信息。

u  安全性：分布式光纖測溫系統也可具備內部數據記錄功能，可儲存一年的歷史數據（如可用），并可把存儲的數據調（恢復）出來；遠程控制和診斷，可通過網絡接口進行遠程控制和診斷；如果光纖受損，分布式光纖測溫系統可以即時定位受損點，并通過光纖熔接機對其進行熔接，這對于有效的實施在線監測是非常重要的；探測光纜本征安全，采用光信號,不會與動力電纜之間產生相互電磁干擾。

u  完整性：分布式溫度測量系統可以根據現場環境要求采用回路配置-即光纜的兩端均連接到分布式光纖測溫系統主機上。回路設計采用“雙端”數據處理（即如果出現斷路，可從回路兩端同時進行單端測量），因此光纜上單點受損并不影響分布式光纖測溫系統在回路兩端采集數據的能力，也不會引起任何性能損失，如響應時間，區域定位及溫度分辨率將保持不變。

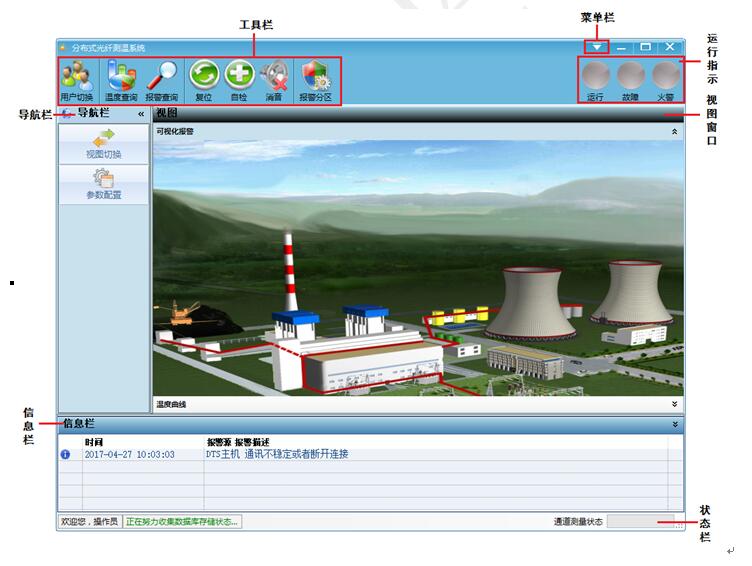

軟件界面圖





系統主界面窗口中各組成部分的功能如表1-1所示。

 表1-1 主界面各組成部分的作用

組成部分	作用	備注
菜單欄	包括[系統]、[操作]、[配置]、[查詢]、[測試]、[語言]和[幫助]菜單項。	-[測試]、[語言]需要登陸管理員權限
工具欄	為用戶提供了快捷的菜單選項。	-[可視化配置]需要登陸管理員權限
導航欄	視圖切換、參數配置、啟動或關閉溫度測量。	-[啟動測量]和[關閉測量]需要登陸管理員權限
信息欄	用于顯示火災、故障以及斷纖報警提示，給出報警時間及位置信息。	-
視圖窗口	用于顯示溫度曲線和可視化報警	如果溫度曲線沒有顯示，用戶可以單擊導航欄中的“啟動測量”按鈕，啟動測量（需要登陸管理員權限）
狀態欄	用于顯示登陸用戶類別、數據庫狀態、通道測量狀態	-
