一款采用CT取電設計的開關柜無線測溫傳感器
來源:正瑞電子        瀏覽:1132         發布日期:2023-06-21

一、概述

具長期電網運行數據表明,電網電氣設備故障大多是由于大電流運行、設備老化、絕緣水平下降等原因?qū)е略O(shè)備在高溫條件下運行,從而引發燃燒,爆炸等嚴重事故。因此準確的掌握電氣設備溫度是預防此類問題的關鍵。

山東正瑞自主研發的開關柜無線測溫傳感器采用CT取電,并通過無線傳輸方式將數據發送至無線溫度監測主機,溫度監測主機通過無線/有線通信方式發送到平臺,由平臺記錄設備實時運行溫度的數據。為設備的安全使用及維修提供歷史數據,并實現了設備熱故障預知維護。

二、ZRDTS-6無線測溫傳感器產品產品介紹

1、簡介


ZRDTS-6無線測溫傳感器使用無線方式實現溫度在線監測,傳感器直接安裝在裝在開關柜觸頭或電纜接頭上,并將溫度變化的信號傳到信號處理及無線發射器,進行信號處理并將處理后的信號通過無線傳輸?shù)綔囟缺O(jiān)測器。

2、產品特點

(1)安全可靠

ZRDTS-6無源無線測溫傳感器采用CT感應取電;當通過電流保持在3A-5000A之間,感應電源即可不間斷提供給傳感器穩定的工作電壓,消除了電池供電需要停電更換的弊端,大大減少了維護工作量。

殼體耐高溫、阻燃材料,防護等級高達IP68;內部采用硅膠灌封,支持戶外安裝。

(2)超低功耗設計

ZRDTS-6無線測溫傳感器主芯片采用美國TI公司,功耗低,低可至0.03mw,區別于傳統的感應供電,不存在發熱現象。

(3)超精小化外觀設計

外觀設計:超精小化設計,適合所有的開關柜及電纜接頭等多種部位的溫度監測,無需根據不同測溫位置,不同開關負荷選用不同規格尺寸,不同技術參數的傳感器,大大節省了供貨難度和供貨時間,同時現場安裝更方面快捷,大大縮短了現場安裝時間。

(4)長距離、可擴展、易部署

無線傳輸空曠距離可達300米,傳感器組網數量高達240多個,安裝簡單,不改變設備電氣現有結構,傳感器安裝時無需布置任何線材;

(5)使用壽命長

溫度傳感器采用先進的納米合金特殊材料進行感應取電,且感應功率很小,無需電池無需保護電路,無自熱高等問題,使用年限可達10年。

3、產品參數


產品名稱:微型電力無線測溫傳感器ZRDTS-6

測溫范圍:

-40~+200℃(可定制)

測量精度:

±1(0~75℃),±2℃(-20~150℃)

溫度采樣頻率:

默認10秒(2秒-10分鐘可設定)

無線頻率:

433MHz(470、LORA可定制)

無線傳輸距離:

200

工作電源:

小CT感應取電

啟動電流:

3A

安裝方式:

捆綁式

機殼材質:

進口耐高溫阻燃材料

防護等級:

IP68

外形尺寸:

17*21*9mm

使用壽命:

10年以上



三、場景應用

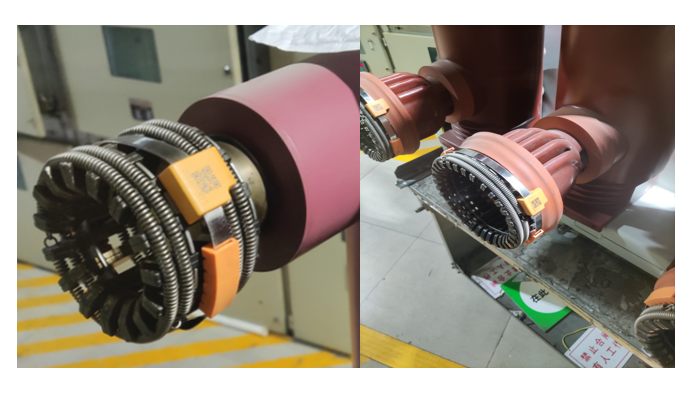

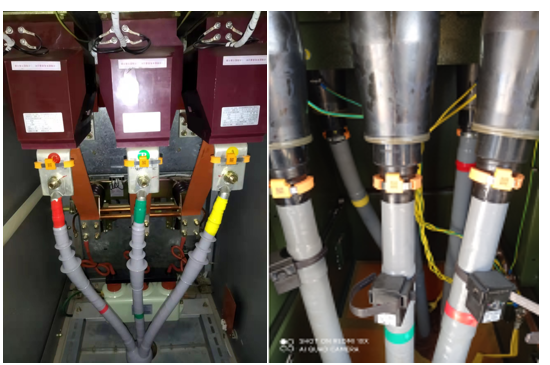

(1)高壓開關柜測溫安裝位置:斷路器動觸頭處,刀閘、電纜出線終端頭與銅排連接處,母排接點處。



(2)變壓器進出線電氣連接處:

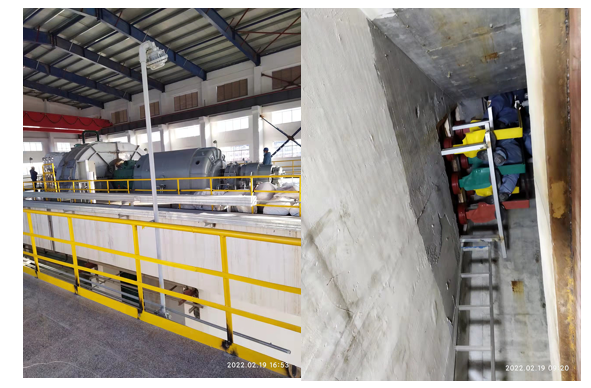

(3)發電機出線銅排連接軟連接處。
