一、產品簡介

   DCT-6L電纜溫度監測器可集中采集并循環顯示各測點的溫度數值，通過連續監測電纜各個監測點的運行溫度，可確定各個監測點處的發熱程度，并通過RS485方式上傳到監控計算機，方便運行人員能夠?qū)﹄娎|溫度進行準確地巡檢，對電纜運行狀態能夠及時地掌握。

監測器具有超溫度上限報警等功能，當發生超溫報警時， 一個繼電器型的報警接點閉合輸出， 用于接通報警警笛進行報警。該接點能夠接220V 交流供電的信號警燈。如果監測器配置有聲光報警器，發生超溫時，采集到的溫度超過設定的報警溫度上限時，則聲光報警器同時動作，溫度報警上限可以通過計算機來設置報警溫度上限。

一臺監測器可以帶128個測溫點。

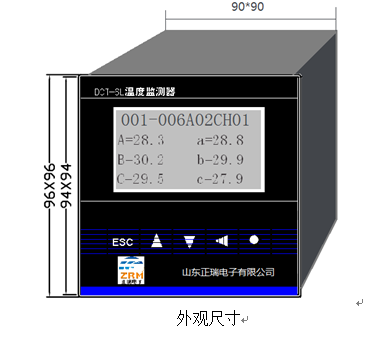

二、電纜溫度在線監測器外觀尺寸

DCT-6L電纜溫度監測器為液晶顯示的嵌入式安裝儀表，可在開關柜儀表室面板上開孔安裝。

如下圖所示：

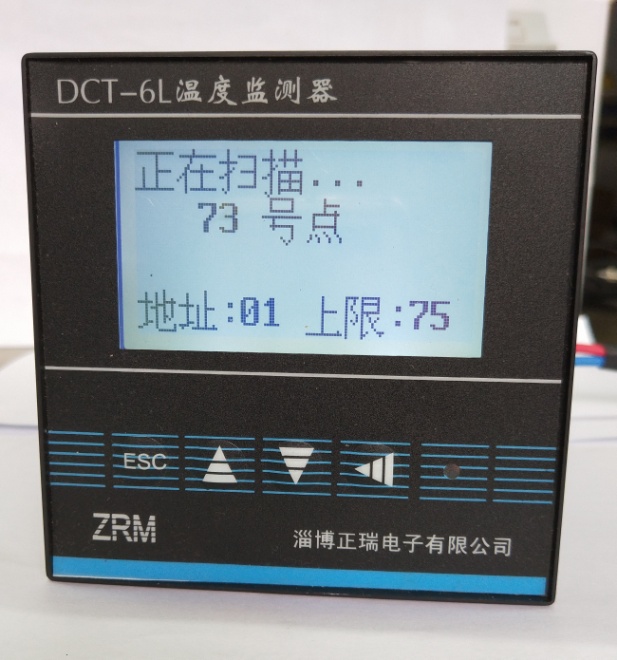

三、產品實物圖

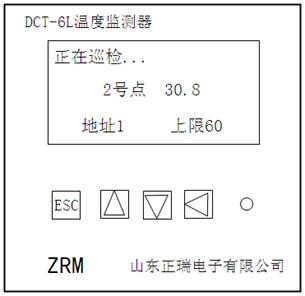

四、面板說明

電纜溫度監測器前面板

1、液晶顯示首行顯NNN-NNN A XX CH YY

其中NNN-NNN為當前顯示的測溫點號

AXX為RS485通信地址

CH YY為無線信道號

例如：001-006A02CH01表示當前顯示點號為1-6號，RS485通信地址為02，無線信道為01。

2、顯示溫度數據

A=XXX.X      a=xxx.x

B=XXX.X      b=xxx.x

C=XXX.X      c=xxx.x

3、按鍵

長時間無按鍵操作，液晶背光熄滅。當有任意按鍵操作時，液晶背光點亮。

ESC：退出鍵

方向上下鍵： +  -

ENT：確認鍵。

按鍵操作可設置下列運行參數：

本機地址（RS485通訊地址）、上限報警溫度值（報警啟動）、起始點號，測點總數、溫度下限值（報警關閉）、無線信道。設置需要操作密碼。

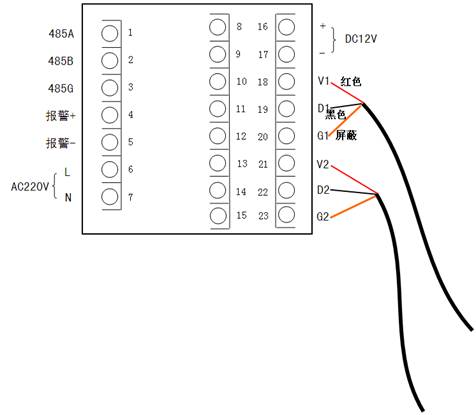

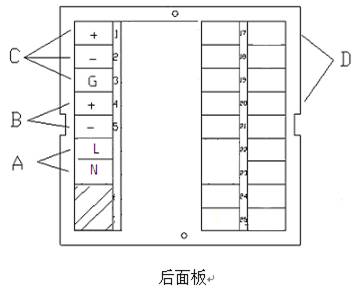

五、電纜溫度監測器后面板

A、電源接入：AC/DC 110V或220V

B、報警節點，最高220V AC，電流50mA

C、RS485通訊接口

D、維護端口，用于更新版本操作。

六、性能指標

溫度監測器的性能指標

1、盤面安裝開口尺寸為90mm*90mm*100mm（長*寬*深）。

2、可帶傳感器數量：每臺溫度監測器可帶128個數字溫度傳感器（國內首創）

3、報警輸出： 有2路報警輸出（2個無源接點：250V AC/0.6A或24V DC/5A）

4、通訊方式：通過485總線或光纖通訊可把采集的溫度數值上傳至監控計算機

5、工作電壓：交流220VAC(無需電源適配器)。

6、工作溫度：-40℃～+85℃。

7、精度：±0.5℃，分辨率：0.1℃

8、耐壓：監測器通訊總線采用安全隔離措施，使信號都經過高壓隔離，經受的電壓沖擊典型值為1500VRMS/MIN或2000VRMS/S

9、顯示路數：循環顯示各測點的溫度數值，可帶兩條測溫電纜，共計128個測溫點

10、面板嵌入式安裝

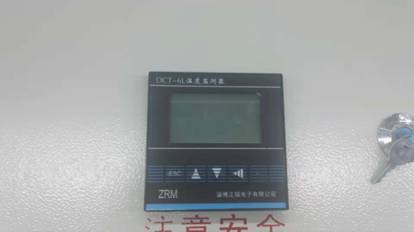

七、現場安裝圖片
