一、綜述

高壓電纜的外部熱故障主要指各節點由于大電流作用下，接頭溫度升高，接觸電阻增大，惡性循環造成安全隱患或事故。傳統的電纜監測措施是在電纜隧道中安裝感煙、感溫火災報警系統和噴淋系統等。這些措施的不足之處在于無法在事故之前預測故障，難以控制事故的發生。

OES-2300電纜接頭測溫系統通過對電纜接頭或電纜本身的連續溫度監測，及時提供電纜故障部位和檢修指導，可接入各種環境探測器（離子煙霧傳感器、微波紅外傳感器、浸水探測器），并可與電纜溝/層內的軸流風機或抽水機聯動，組成一個智能化的綜合設防、消防系統。從根本上避免了電纜事故的發生。

二、系統結構圖

三、系統組成部分

1.DTS-4溫度傳感器

方形電纜測溫傳感器

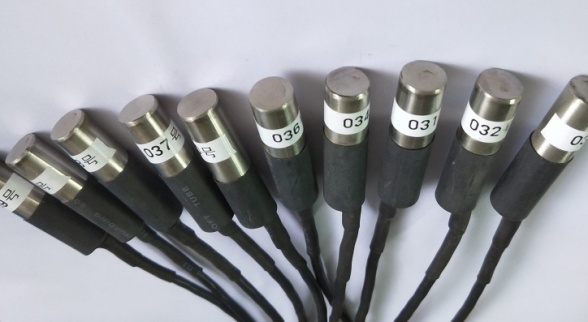

 圓柱形電纜測溫傳感器

2.溫度監測器

分掛裝式和嵌入式兩種

3.環境探測器

離子煙感探測器、明火探測器、紅外/微波探測器、浸水傳感器等可接入溫度監測器，可實現離子煙感探測、明火探測、紅外/微波探測、浸水探測、小動物和非法人員的進入等。

4.通訊網絡

可有多種通信方式供選擇:485通信、光纖通信、免收費頻段無線通信、4G無線通信等多種方式。

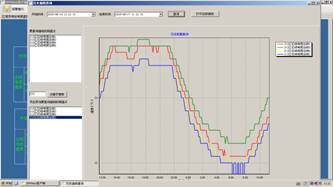

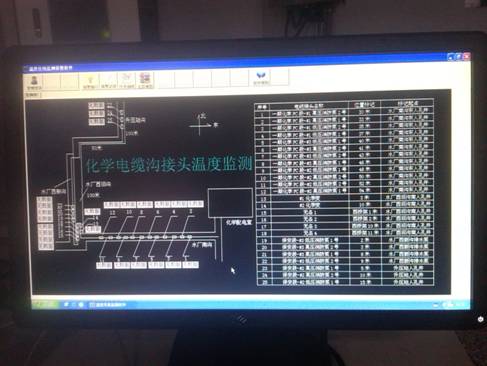

5.監控主機及OES-2300電纜接頭測溫集中監控軟件

四、系統特點及性能指標

系統特點

1.采用新型集成式溫度傳感器，具有大容量實時在線信號采集處理和自檢功能

2.采用一根總線式測溫，簡化了布線。一臺監測器可帶128個測溫點。

3.監控計算機用戶畫面生動地顯示傳感器運行狀況。

4.系統可以綜合各種安全監控參數，進行分析，有利于及時發現事故苗頭，及時安全控制，實現生產和安全的雙重監控功能；

5.具有功能強、可靠性高，組網靈活，而且兼有耗能低，體積小、價格低的優點。

性能指標

測溫范圍：-55℃~+127℃ 。

誤差：小于0.5℃（全量程范圍。）

分辨率：±0.1℃ 。

耐壓值：溫度傳感器可經受ESD±10000V高壓。

電纜長度≦1000米。

監測器循環顯示各測點的溫度數值，可帶兩條測溫電纜，共計128個測溫點。

監測器有四路開關量輸入，可分別接入各種環境探測器（離子煙霧傳感器、微波紅外傳感器、浸水探測等）。

監測器有2路報警輸出（2個無源接點：250VAC/0.6A或24VDC/5安）。

監測器通過485總線或光纖通訊可把采集的溫度數值上傳至監控計算機。

監測器通訊總線采用安全隔離措施，使信號都經過高壓隔離，經受的電壓沖擊典型值為1500VRMS/分鐘或2000VRMS/秒。

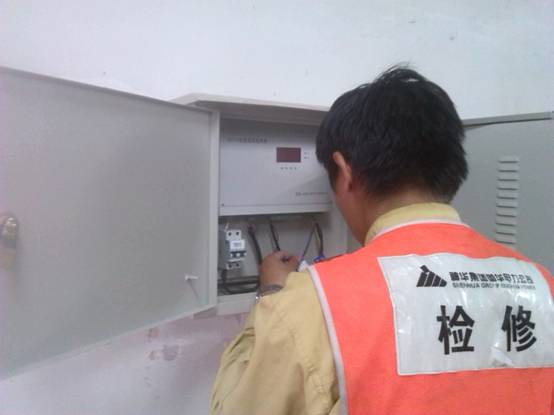

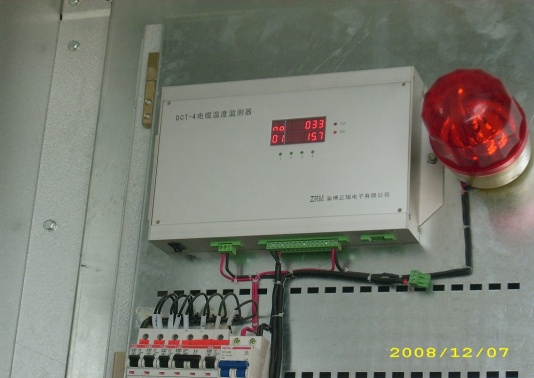

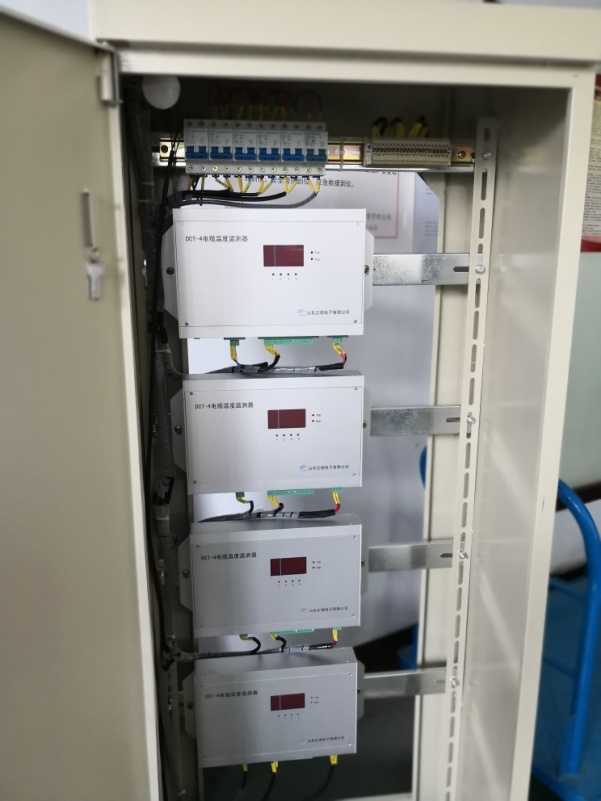

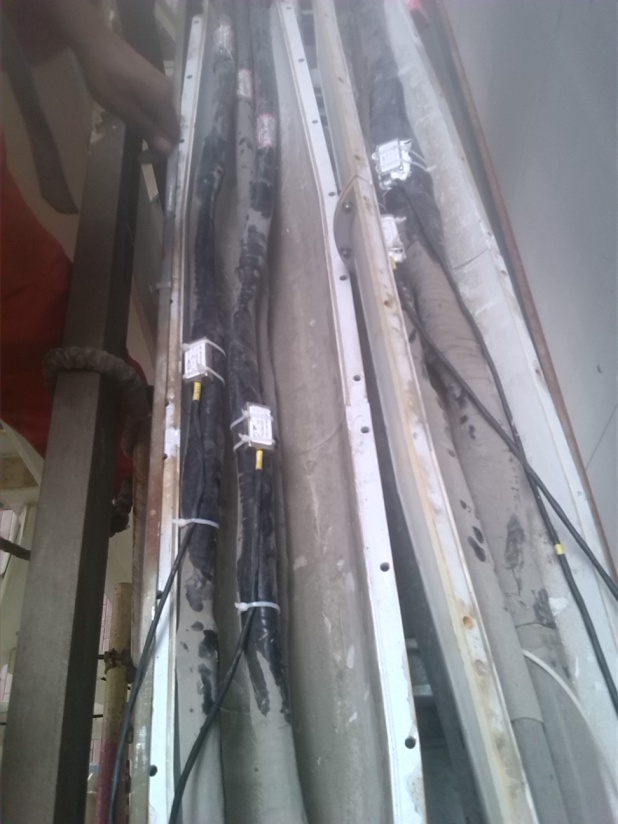

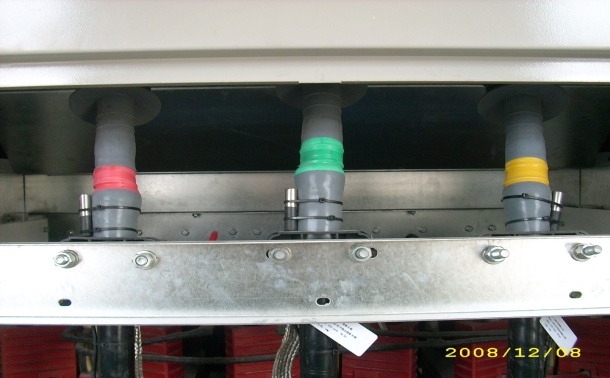

五、現場安裝圖

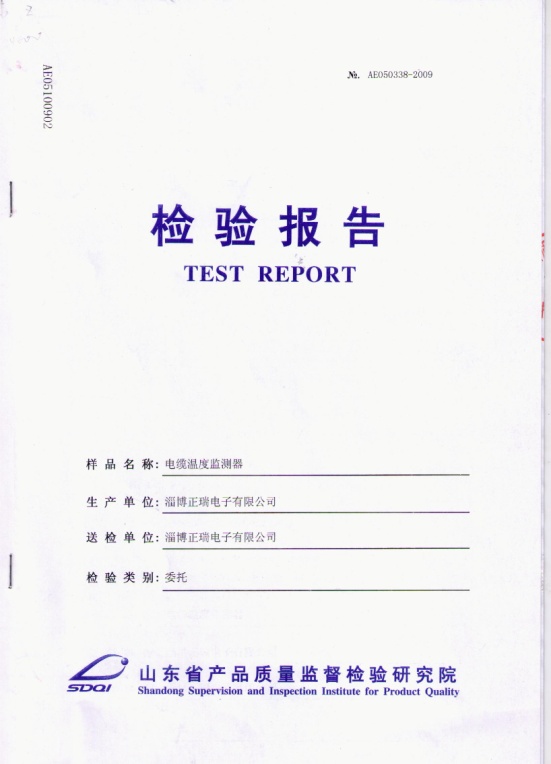

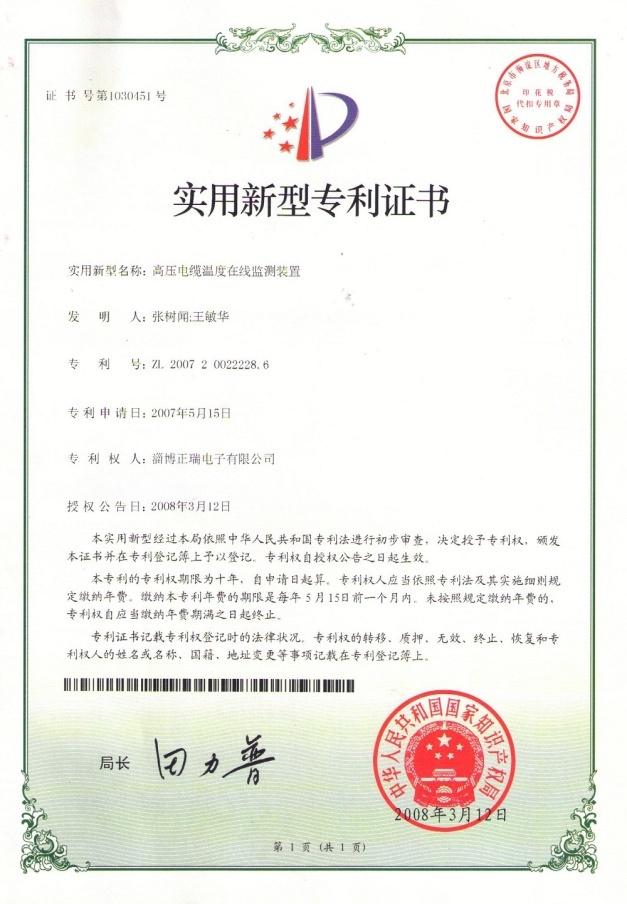

資質證書
