一、產品介紹

六氟化硫氣體泄露報警系統中的風機控制器是控制風力發電機將風能轉化為電能并貯存到蓄電池的裝置，控制器全部采用微電腦和無觸點控制技術，并具備各種保護功能。

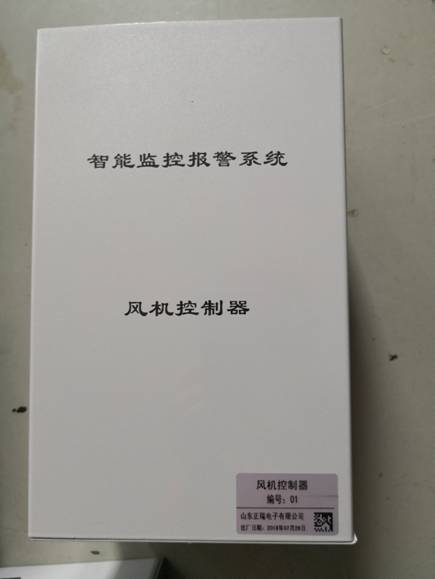

二、風機控制器實物圖

三、操作說明

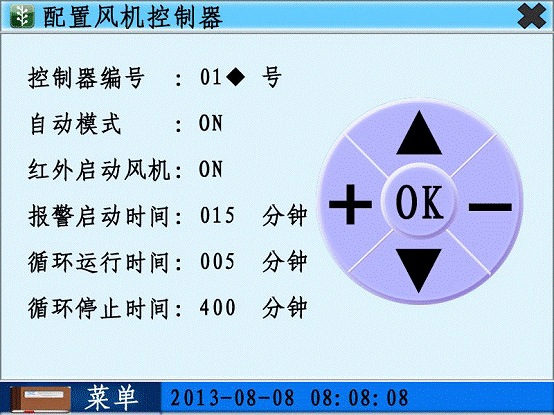

輕觸旁邊表盤‘’，‘ ’，‘ ’，‘ ’可以配置主機相關內容。

自動 模式：打開自動模式，風機控制器將經行循環抽風狀態。

紅外啟動風機：開啟狀態下，當有人進入開關室內，風機控制器將自動啟動。

報警啟動時間：系統遇到報警狀態時風機啟動時間。

循環啟動時間：風機控制器打開自動模式后，自動運行時間。

循環停止時間：風機控制器運行一段時間后，將進入休眠時間。

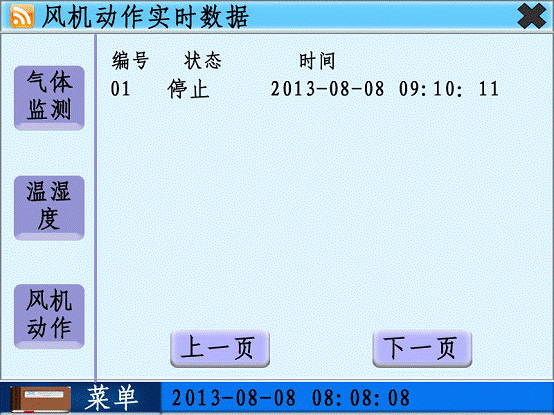

（風機動作實時數據）

左邊按鈕：為進入相關實時數據界面按鈕。

上一頁、下一頁：當單頁數據超過10 個，可以通過這兩個按鈕查看其他多個數據。

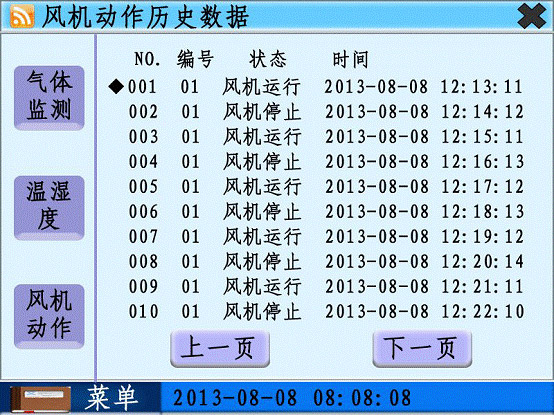

（風機動作歷史數據）

左邊按鈕：為進入相關歷史數據界面按鈕。

上一頁、下一頁：當歷史數據超過10個，可以通過這兩個按鈕查看其他多個數據。

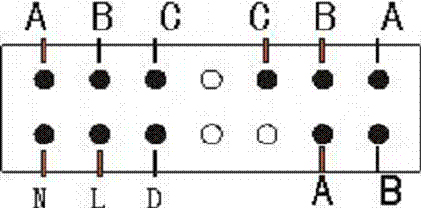

四、風機控制器接線定義

N、L：220V 電源輸入，D為接地

A、B：為主機內部通信接入點

ABC 和CBA 為無源觸電（內部為交流接觸器），接入時A-A、B-B、C-C 必須一一對應。

五、風機控制器測試

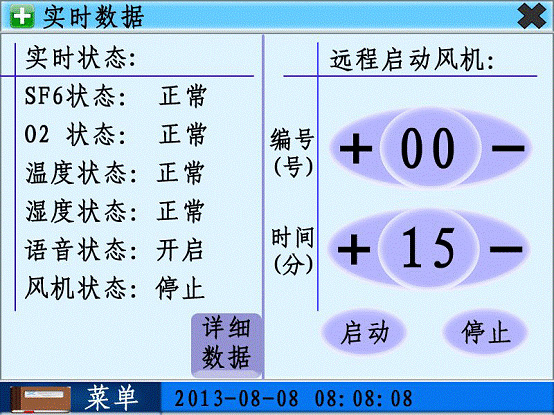

點擊啟動、或者停止，可以測試風機控制箱工作是否正常。

00:為廣播地址，同時啟動或者關閉系統所有的風機控制器。

01/02/02....：為單個風機控制器對應的控制。

六、風機起停邏輯

6.1外部風機控制按鈕輸入------優先級

當按鈕強制打開風機后，因為風機處于強制打開狀態，所以其他所有風機操作，液晶遠程啟動風機、自動啟動風機等功能全部失效，當外部強制打開風機按鈕關閉后，其他功能恢復正常。

6.2手動、紅外開啟風機----次級優先級

當外部強制排風處于關閉狀態時，風機控制將恢復智能控制，此時紅

外啟動風機，手動啟動風機，自動啟動風機優先級均等，自動啟動時間為風機配置界面設定時間的報警時間，發送命令直到倒計時結束，風機將自動關閉。

6.3循環啟動風機----最次級優先級

當風機停止后，循環時間開始計時，停止時間計時結束后風機開始工

作，然后進入自動循環啟動模式，當有外部控制風機的指令收到后，風機控制器將再次等待風機停止時進入停止時間倒計時。

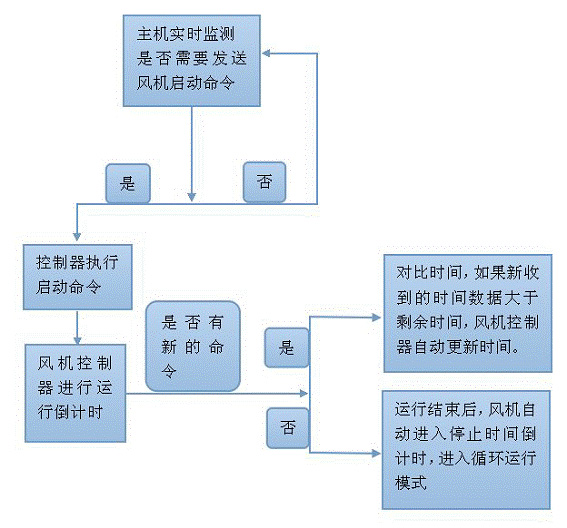

流程圖如下

七、特點:

l  風機控制采用施耐德交流接觸器控制輸出

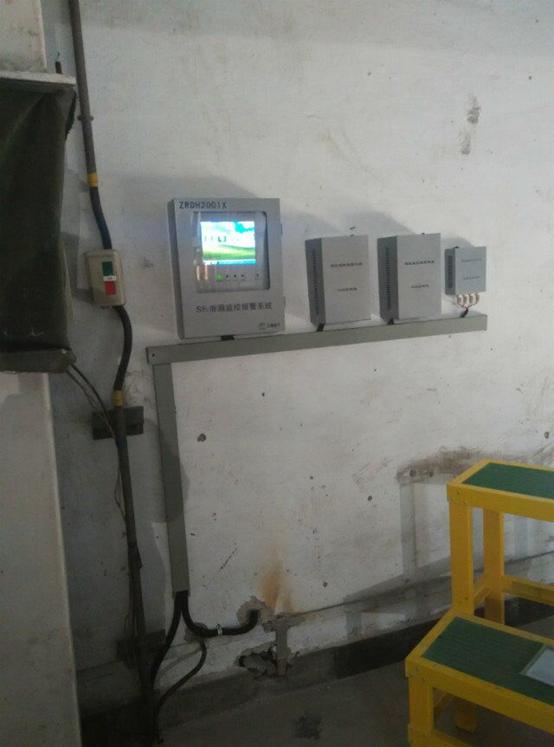

八、現場施工圖片
